관망 요소 집합 크기를 편집하려면

요소 집합에 필요한 크기가 없는 경우 요소 작성기 기능을 사용하여 요소 집합 크기를 수정할 수 있습니다.

관망 요소 집합 크기를 편집하려면

1. 명령행에 PartBuilder를 입력하고 Enter 키를 누릅니다.
2. 요소 카탈로그 드롭다운 리스트에서 파이프 또는 구조물을 선택합니다.
3. 카탈로그 트리를 사용하여 편집할 요소 집합을 찾아서 선택합니다.
   주: 파이프 및 구조물 집합은 유형별로 구성됩니다. 예를 들어, 파이프 집합은 원형 파이프, 에그 쉐이프 파이프 등과 같은 유형으로 구성됩니다. 구조물 집합은 유입유출 구조물, 프레임 있는 접합 구조물 등으로 구성됩니다.
4. 요소 크기 수정 버튼 을 클릭하거나 요소 집합을 두 번 클릭하여 요소 집합 브라우저 윈도우를 표시합니다.
5. Autodesk Civil 3D와 함께 제공된 요소 집합인 경우 요소 집합 검색기 윈도우 도구막대에서 다른 이름으로 요소 집합 저장 버튼 을 클릭합니다.
6. 다른 이름으로 요소 집합 저장 대화상자에서 새 요소 이름과 요소 설명을 입력한 다음 확인을 클릭합니다. 그러면 선택한 요소 집합에 대해 편집할 수 있는 사용자 버전이 작성됩니다.
7. 요소 집합 브라우저 윈도우에서 크기 매개변수 노드를 마우스 오른쪽 버튼으로 클릭하고 값 편집을 클릭합니다.

8. 요소 크기 편집 대화상자에서 편집할 매개변수(특성) 값을 찾습니다.

9. 아래 설명된 대로 값을 편집합니다.

   파이프 값

   • 파이프 크기 값을 변경하려면 행 및 크기 셀을 선택합니다. 두 번 클릭하여 편집합니다.
   • 크기 행을 삭제하려면 행을 선택하고 요소 크기 편집 대화상자에서 삭제 버튼 을 클릭합니다.
   • 크기 행을 추가하려면 가장 가까운 크기를 선택하고 요소 크기 편집 대화상자에서 새로 만들기 버튼 을 클릭한 다음 새 행에서 값을 편집합니다.

   구조물 값

   • 구조물 크기의 리스트 값을 편집하려면 셀을 선택하고 요소 크기 편집 대화상자에서 새로 만들기 버튼 을 클릭합니다.
10. 크기 편집을 완료한 후 요소 크기 편집 대화상자에서 확인을 클릭합니다.
11. 요소 집합 브라우저 윈도우 도구막대에서 요소 집합 저장 버튼 을 클릭합니다.
12. 요소 크기 편집이 끝나면 요소 집합 브라우저 윈도우의 오른쪽 상단 모서리에 있는 닫기 버튼 을 클릭하여 요소 작성기를 닫습니다.
13. 다음 대화상자를 사용하여 요소 집합을 저장하라는 프롬프트가 표시됩니다. 이 프롬프트에서 예를 클릭합니다.
14. 그런 다음, 다음 대화상자를 사용하여 요소 집합 도면 파일을 저장하라는 프롬프트가 표시될 수 있습니다. 이 프롬프트에서 아니오를 클릭합니다.

작성한 새 요소 집합과 새 요소 크기는 네트워크 배치 도구 도구막대에서 사용할 수 있습니다.

콘크리트 파이프 요소 집합에서 요소 크기를 편집하려면

이 단면 검토 샘플에서는 요소 집합에서 사용할 수 있는 요소 크기를 편집하는 방법을 설명합니다.

1. 명령행에 PartBuilder를 입력하고 Enter 키를 누릅니다.
2. 요소 카탈로그 드롭다운 리스트를 클릭하고 파이프를 선택합니다.
3. 카탈로그 트리에서 원형 파이프 노드를 확장한 다음 콘크리트 파이프 요소 집합을 선택합니다.
4. 콘크리트 파이프 요소 집합을 두 번 클릭하거나 요소 크기 수정 버튼 을 클릭합니다.
5. 다른 이름으로 요소 집합 저장 버튼 을 클릭합니다.
6. 다른 이름으로 요소 집합 저장 대화상자에서 이 새 요소 집합에 대한 새 요소 이름과 요소 설명을 입력한 다음 확인을 클릭합니다. 그러면 선택한 요소 집합에 대해 편집할 수 있는 사용자 버전이 작성됩니다.
7. 요소 집합 브라우저에서 크기 매개변수 노드를 마우스 오른쪽 버튼으로 클릭하고 값 편집을 클릭합니다.

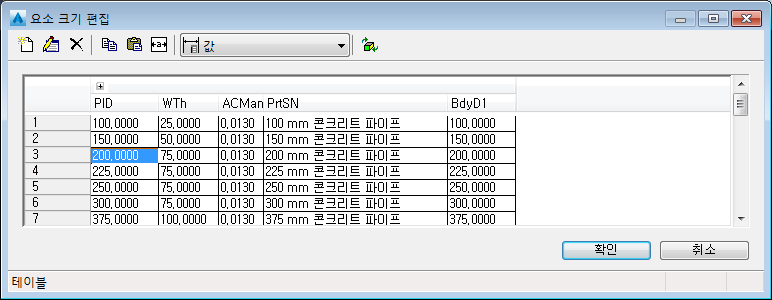

8. 요소 크기 편집 대화상자에서 열 문자 자동 크기 조정 버튼을 클릭한 다음 PID(파이프 내부 지름) 값 및 WTh(벽 두께) 값을 찾습니다.
9. 테이블에서 행을 선택하고 요소 크기 편집 대화상자에서 새로 만들기 버튼 을 클릭합니다. 선택한 행이 테이블에 복사됩니다.
10. 새 테이블 행에서 PID 및 WTh 값을 두 번 클릭한 후 새 값을 입력하여 해당 값을 편집합니다.
11. 크기 편집을 완료한 후 요소 크기 편집 대화상자에서 확인을 클릭합니다.
12. 요소 집합 브라우저 윈도우 도구막대에서 요소 집합 저장 버튼 을 클릭합니다.
13. 요소 크기 편집이 끝나면 요소 집합 브라우저 윈도우의 오른쪽 상단 모서리에 있는 닫기 버튼 을 클릭하여 요소 작성기를 닫습니다.
14. 요소 집합을 저장하라는 프롬프트가 나타납니다. 이 프롬프트에서 예를 클릭합니다.
15. 계속해서 요소 집합 도면 파일을 저장하라는 프롬프트가 나타날 수 있습니다. 이 프롬프트에서 아니오를 클릭합니다.

    요소 리스트를 편집하여 이 새 요소 집합을 요소 리스트에 추가하지 않으면 관망을 작성하거나 편집할 때 새 요소 집합을 사용할 수 없습니다.

새 요소 집합을 요소 리스트에 추가하면 앞서 작성한 새 요소 집합과 새 요소 크기를 네트워크 배치 도구 도구막대에서 사용할 수 있게 됩니다.
