이 페이지를 사용하여 관망 분석에 사용할 설정을 지정합니다.
중력식 관망 분석 대화상자의 일반 페이지에서 이 대화상자에 액세스할 수 있습니다.
파이프
이러한 설정은 분석 계산에 사용됩니다.
- 최소 속도
- 관망의 기본 최소 속도를 지정합니다.
최소 속도 및 최대 속도는 파이프 크기 조정 분석 동안에 사용됩니다. 계산 알고리즘은 반복되며 이러한 값을 대상으로 여러 번 반복하는 동안 계산된 속도를 검사합니다.
- 최대 속도
- 관망의 기본 최대 속도를 지정합니다.
- 최소 토피고
- 적용할 토피고의 기본 최소 깊이를 지정합니다.
이 설정은 파이프 크기 조정 중에 사용되어 최소 토피고를 충족하는 파이프 관저고를 지정합니다.
참조 지표면이 있는 경우 지표면 표고가 토피고 값 계산에 사용됩니다. 참조 지표면이 없는 경우 토피고 값 계산에 구조물 상단(일반적으로 0)이 사용됩니다.
주: 가장 마지막 다운스트림 파이프(배수구 구조물에 연결됨)를 제외한 모든 파이프에 최소 토피고가 적용됩니다. 이 경우 지표면이 전체 관망보다 가파른 경우 배수구 구조물이 지면 위에 나타나는 현상이 발생할 수 있습니다.
주: 설정 페이지에 지정된 대로 최소 토피고 값은 파이프의 (내부) 크라운보다 낮게 측정됩니다. 파이프 자체의 두께는 고려되지 않습니다. 파이프 두께를 고려해야 하는 경우 최소 토피고 값을 조정할 수 있습니다. 결과 페이지에서 보고된 최소 토피고 값은 파이프 맨 위까지 보고되므로, 보고된 값은 설정 페이지에서 지정된 최소 토피고 값에서 파이프 두께를 뺀 것과 거의 동일합니다.
- 기본 N 값
- 파이프의 기본 거칠기 계수(Manning의 n)를 지정합니다.
이 값은 항상 파이프 크기 지정을 위한 계산에 사용되어 새 파이프 크기를 결정합니다.
주: 각 파이프에 직접 지정된 조도 계수는 EGL 및 HGL 계산에 사용됩니다.
- 최소 크라운 드롭
- 구조물에 의해 연결된 두 파이프 사이의 표고 드롭(파이프 크라운 기준으로 측정)을 지정합니다. 계산된 크라운 드롭이 지정된 최소 값보다 낮은 경우 지정된 최소 값이 사용됩니다.
이 설정은 파이프 크기 조정 분석 중에 사용됩니다. 이 설정은 파이프 크라운에서 지정된 드롭을 기준으로 다운스트림 파이프의 관저고를 설정하는 데 사용됩니다.
종속 영역
- 최소 유달 시간(Tc)
- 유달 시간(Tc)에 사용할 기본 최소 값을 지정합니다.
주: 유역을 작성할 때 유역에 대해 유달 시간이 계산되며 해당 값은 각 유역의 관망 상세사항 페이지에 표시됩니다. 그러나 유역에 대해 계산된 Tc가 이러한 설정에 지정된 기본 최소 Tc를 만족하지 않는 경우, 계산에 기본값이 사용됨을 알리는 경고 아이콘

이 Tc 필드에 표시됩니다.
종단의 그래픽 뷰
다음 설정을 사용하여 종단 뷰에서의 분석 결과 미리보기에 사용되는 임시 그래픽의 색상을 제어할 수 있습니다.

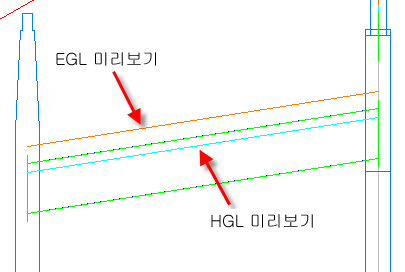

다음 그림은 미리보기에서 EGL 및 HGL 선의 세부 정보를 나타냅니다.
- 동수경사선
- 종단 뷰에서 HGL 표시에 사용할 색상을 지정합니다.
- 에너지선
- 종단 뷰에서 EGL 표시에 사용할 색상을 지정합니다.
- 새 파이프 크기
- 종단 뷰에서 업데이트된 파이프 크기 표시에 사용할 색상을 지정합니다.
