금형 설계에서는 Autodesk Inventor에 통합된 금형 기능을 제공합니다. 금형 설계에서 제공하는 지능형 도구 및 카탈로그를 사용하면 디지털 원형에서 직접 정확한 금형 설계를 빠르게 생성할 수 있습니다.
Tooling Desktop 컨텐츠 라이브러리
설치 시간을 줄이기 위해 Inventor 금형 미터법 Desktop 컨텐츠 라이브러리의 하위 세트만 설치 디스크에 포함되었습니다. 금형 설계 컨텐츠 센터 라이브러리에서 사용 가능한 컨텐츠를 모두 다운로드하십시오.
Inventor Mold Design의 기능
단일 디지털 모형을 사용하면 제조 팀에서 모형을 설계하는 동안 엔지니어링 팀에서 제품을 설계할 수 있습니다. 이 프로세스는 제조 오류를 방지하고 납품 시간을 크게 단축할 수 있도록 도와 줍니다.
사용자 인터페이스가 금형 설계를 완료할 수 있도록 논리적 진행 단계를 안내해 줍니다.
주요 기능

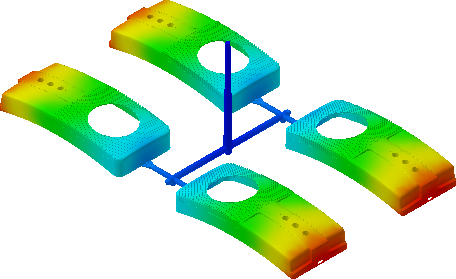

- Moldflow 분석: 예비 설계 단계에서 부품 품질을 표시하여 하위 공정의 문제를 방지합니다.
- 패밀리 금형: 패밀리 금형 관리 기능을 제공합니다. 다중 로드된 소성 부분을 서로 전환하여 각 코어 및 중공 세트의 부품 설계를 완료할 수 있습니다.
- 러너 및 게이트: 게이트 유형 및 위치를 지정하고 러너 스케치, 크기, 쉐이프 특성을 정의하는 방법을 제공합니다.
- 냉각 채널 금형 설계 효율성을 향상시키고 복잡한 냉각 채널 작성 과정을 단순화합니다.
- 코어 및 중공 설계 복잡한 분할 정의 문제를 해결합니다. 이러한 기능을 조합하면 간격을 메우고, 구멍 패치 및 유출 표면을 가변적이고 자동으로 작성할 수 있습니다.
- 표준 구성요소 도구 및 라이브러리 상업용 카탈로그 라이브러리의 다양한 구성요소와 사용자 부품을 작성할 수 있는 기능을 지원합니다.
- 도면 자동화 2D 도면 자동화는 금형의 3D 모형에 기반하여 전문적인 금형 2D 도면을 하나 또는 배치로 자동 생성합니다. 도면 관리 기능은 자동으로 생성된 2D 도면을 보거나 삭제하거나 열거나 이름을 바꿀 수 있는 바로 가기를 제공합니다.

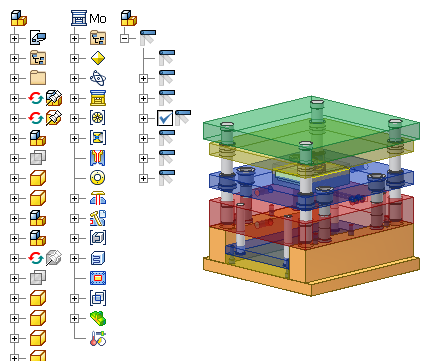

- 표준 및 사용자화된 금형 베이스 14군데가 넘는 공급업자의 다양한 표준 금형 베이스 라이브러리에 대한 액세스를 제공합니다. 금형 베이스 사용자화 기능은 구성요소를 추가, 삭제, 사용자화하고 금형 베이스 조립품 구성요소를 다시 조립할 수 있습니다. 프로그래밍 지식이 없어도 자신이 작성한 금형 베이스 설계를 포함할 수 있습니다.
- 완벽한 연결: 금형 설계는 전체 모형 설계 프로세스에서 완벽한 연결을 제공합니다. 금형 설계를 마음대로 변경할 수 있습니다. 금형 가능한 부품을 변경하면 코어 및 중동으로 자동으로 전파됩니다. 냉각 채널, 판 또는 표준 구성요소를 변경하면 금형 베이스에서 자동으로 반사됩니다.
