CAD 모델의 자동 메쉬 크기 조정

자동 메쉬 크기 조정에서는 모델 치수 및 곡률에 따라 CAD 면에서 모서리 길이와 코드 각을 자동으로 지정합니다.

이 기능은 다음 메쉬 유형에 사용할 수 있습니다.

• 3D
• Dual Domain

자동 메쉬 크기 조정의 이점

1. 곡률이 큰 영역에 미세한 메쉬가 있으면 해석 정확도와 계산 시간 사이에 적절한 균형을 이룰 수 있습니다. 작은 피쳐 지오메트리는 더 정확하게 표현됩니다.
2.

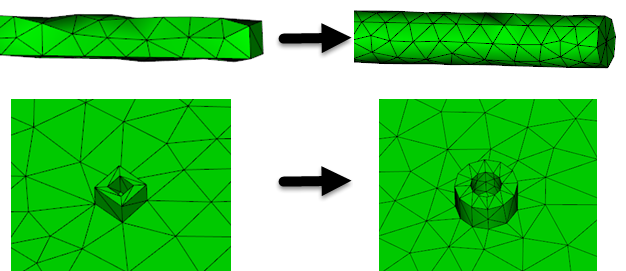

   그림 1: 자동 크기 조정이 꺼진 경우(왼쪽) 및 자동 크기 조정이 켜진 경우(오른쪽)

3. 조립품의 다른 바디 간의 접촉 인터페이스에 동일한 모서리 길이가 사용됩니다. 이는 열전달 시뮬레이션을 개선합니다.

4. 금형 메쉬는 외부 표면에서 사용되는 큰 메쉬 요소와 내부 표면에서 사용되는 작은 요소로 등급이 지정됩니다. 금형에는 정확한 해석을 위해 미세한 메쉬가 없어도 되는 비교적 큰 체적의 솔리드 재료가 포함됩니다. 내부 금형 면은 해당 영역에서 공정의 동적인 특성을 캡처하기 위해 더 미세하게 메쉬됩니다.

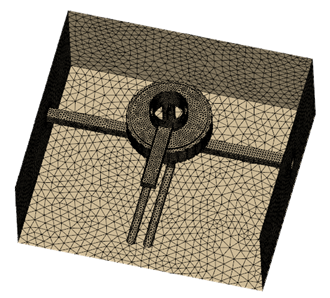

   그림 2: 외부 금형 면과 내부 금형 면 사이의 모서리 길이 변동

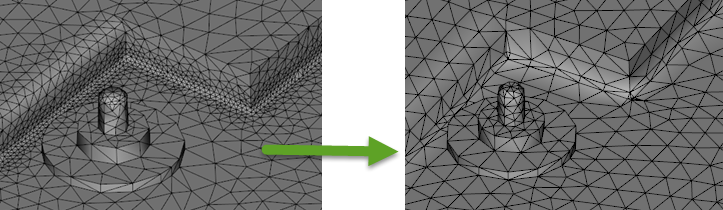

5. 자동 크기 조정을 사용할 경우 코드 길이 설정은 필렛에 사용되지 않습니다. 이렇게 하면 일반적으로 별로 중요하지 않은 영역에서 메쉬가 조밀해지지 않습니다.
