일반적으로 평평함과 같은 부품의 한 부분만 평행 공차를 가집니다.

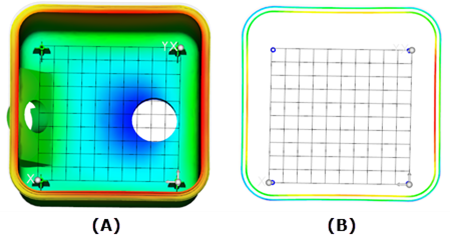

평행은 두 개의 평면과 연관되어 있습니다. 앵커 시스템이 설정된 한 평면은 평행이어야 하며 앵커의 XY 평면은 평행 평면 중 하나를 정의합니다. 따라서 Z 방향은 다른 평면의 평행 공차를 측정하는 데 사용됩니다. 일반적으로, 결과를 해석하는 가장 쉬운 방법은 평행 공차가 있는 영역을 레이어 또는 경로 플롯과 분리하는 것입니다. 아래 그림에서 스크류 보스는 하나의 평행 평면을 형성합니다. 실링 표면은 두 번째 평면을 형성합니다. 스크류 보스 상단(앵커가 있는 위치) 및 실링 표면은 레이어에서 분리됩니다. 변형 축척이 수정되어 실링 표면의 최소 및 최대 변형을 쉽게 식별할 수 있습니다.
A = 실링 표면의 평행을 측정할 스크류 보스의 앵커 평면
B = 실링 표면 및 스크류 보스가 레이어에서 분리되고 최대 및 최소값 결정을 위해 결과가 축척됨
