워크플로우: 공유 좌표 사용

아래에서는 모델과 파일 간에 공유 좌표를 설정하는 일반적인 워크플로우에 대해 설명합니다.

비디오: 공유 배치

구체적인 워크플로우는 프로젝트 요구사항 및 팀의 표준에 따라 달라질 수 있습니다.

워크플로우: 공유 좌표 사용
  1. 호스트 모델로 사용할 Revit 프로젝트를 작성합니다.

    호스트 모델은 다른 파일 및 모델이 링크되는 모델입니다.

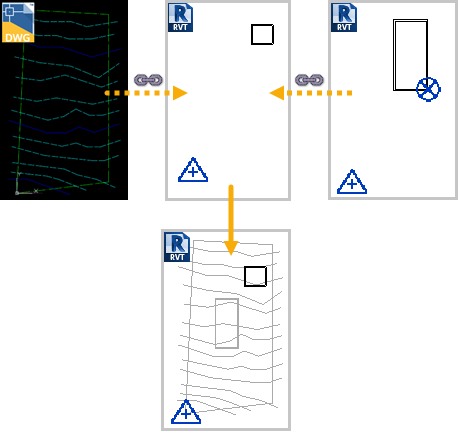

  1. 호스트 모델에서 다음을 수행합니다(자세한 내용은 여기 참조).
    1. DWG 파일을 링크하고, 중심 대 중심으로 배치합니다.
    2. (선택 사항) Revit 형상과 관련하여 DWG 형상을 원하는 대로 배치합니다.
    3. DWG 파일의 좌표를 획득합니다.

    DWG 파일은 대지 설계를 포함하며 측량 좌표계를 사용하여 그리드 좌표를 정의합니다. 좌표를 획득하여 DWG 파일에서 그리드 좌표를 가져와 호스트 모델의 조사점 위치를 정의합니다.

  1. 호스트 모델에서 설계를 원하는 대로 모델링합니다.
  1. (선택 사항) 추가 Revit 모델을 호스트 모델에 링크합니다.

    예를 들어, 동일한 프로젝트의 일부인 다른 건물에 대한 모델을 링크하려 할 수 있습니다.

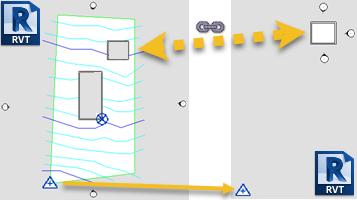

    1. 호스트 모델에 상대적으로 링크된 모델을 원하는 대로 배치합니다.
    2. 호스트 모델에서 링크된 모델에 대한 좌표를 게시합니다.

      호스트 모델을 저장하면 링크된 모델이 이러한 좌표로 업데이트됩니다.

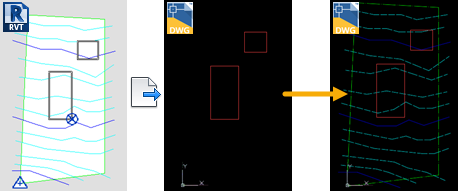

  1. (선택 사항) 작업을 계속 진행하면서 참조로 사용할 수 있도록 토목 엔지니어에게 모델의 DWG 파일을 제공하려면 Revit 모델을 DWG로 내보냅니다. 내보내기 설정 대화상자의 단위 및 좌표 탭에서 좌표계 기반에 대해 공유를 선택합니다.

    이렇게 설정하면 토목 엔지니어가 모델 DWG 파일을 열었을 때 공유 좌표가 사용되어 Revit 모델이 대지 파일에 맞춰 올바르게 정렬됩니다.

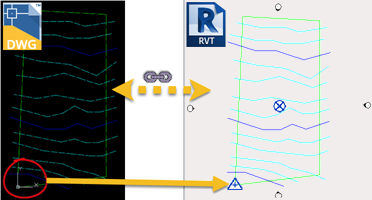

  1. (선택 사항) 건축가가 작업을 계속 진행하면서 링크된 모델의 부지 및 호스트 모델의 컨텍스트를 제공받으려면 DWG 파일과 호스트 모델을 자신의 모델에 링크하면 됩니다. 링크 대화상자의 배치에서 자동 - 공유 좌표별을 선택합니다.

    이렇게 설정하면 건축가가 모델 DWG 파일을 열었을 때 공유 좌표가 사용되어 Revit 모델이 부지 파일에 대지 파일에 맞춰 올바르게 정렬됩니다.

팁: 가시성/그래픽 설정을 사용하여 링크를 중간색으로 표시할 수 있습니다.

호스트 모델을 열 때마다 DWG 파일과 링크된 모델의 최신 변경 사항이 호스트 모델에 반영됩니다. 공유 좌표는 모델이 서로에 상대적으로 올바르게 배치되도록 합니다.
