감시를 위해 복사할 벽을 선택하기 전에 복사/감시 옵션 대화상자에서 다음 매개변수 값을 지정합니다.
복사/감시에 대한 옵션 지정 및 감시할 요소 복사를 참고하십시오.
정렬할 위치 선
감시를 위해 벽을 복사할 경우 복사된 벽에 대해 정렬 위치를 선택할 수 있습니다. 예를 들어, 링크된 모델의 벽 시공은 외부 복합벽을 포함하지만, 구조 엔지니어는 구조체만 관찰합니다. 복사/감시 옵션 대화상자에서 새 유형을 코어(예: 8" CMU)로만 설정하고 정렬할 위치 선 매개변수를 구조체 중심선 또는 구조체 면:외부로 설정합니다.
창/문/개구부 복사
복사된 벽에 삽입물(예: 문 및 창)에 대한 개구부를 비롯하여 호스트된 개구부가 포함되도록 하려는 경우 이 옵션을 선택합니다. 복사된 벽에 작성된 개구부는 인스턴스(instance) 기반 벽 개구부 요소입니다. 크기 및 위치는 해당 인스턴스(instance) 특성을 통해 제어됩니다.

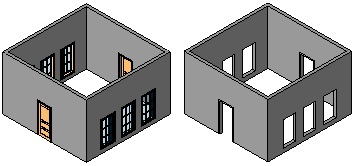

다음 예의 경우, 건축 모델(왼쪽)에서 문과 창이 있는 벽은 구조 모델(오른쪽)로 복사되어도 해당 개구부는 유지됩니다.
