구조 연결 가시성 정보

모델의 구조 연결 가시성 및 상세 수준을 관리하는 방법을 알아보십시오.

다양한 상세 수준으로 구조 연결 화면표시:

상세 수준	화면표시	설명
중간		연결의 기호 표현만 표시됩니다.
높음		연결의 상세 형상이 표시됩니다.

주: 연결의 부품(예: 수정자)일 때는 표시되지 않는 요소만 연결에 포함된 경우:

• 연결을 선택하지 않으면 아무 것도 표현되지 않습니다.
• 연결 SI를 선택하면 연결 경계 상자 및 연결 입력 요소의 순서/역할이 표시됩니다.

구조 연결 핸들러

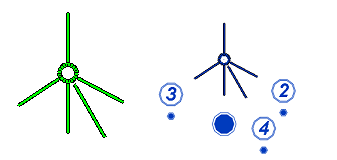

연결 핸들러는 모델에서 구조 철골 연결을 표현하며, 연결된 요소의 결합 점과 각 입력 요소의 방향을 표시하고, 해당 옵션을 선택한 경우 연결 내의 입력 요소의 순서/역할도 표시합니다.

핸들러는 모델에 설정된 상세 수준에 따라 다르게 표시됩니다.

상세 수준	핸들러 표시
낮음	결합 점만 표시됩니다. 이 옵션을 선택하면 연결 입력 요소의 순서/역할이 표시됩니다.
중간 및 높음	결합 점 및 연결 입력 요소 방향이 표시됩니다. 이 옵션을 선택하면 연결 입력 요소의 순서/역할이 표시됩니다.

여러 연결을 선택하면 선택한 각 연결 입력 요소의 순서/역할이 더 이상 표시되지 않습니다.

구조 연결 기호 모델 카테고리(가시성/그래픽 재지정 대화상자)를 사용하여 특정 뷰에서 구조 연결의 가시성을 설정합니다.

주: 정의된 하위카테고리의 경우, 적용된 선과 패턴만 수정할 수 있습니다. 다른 매개변수(예: 패턴 또는 투명도)는 구조 연결 카테고리 설정을 상속합니다.

참조 확인란을 선택하지 않은 경우 연결을 선택할 수 있지만 뷰에서는 보이지 않습니다. 연결 기호가 표시되지 않아도 뷰에서 연결 태그를 작성할 수 있습니다.
