구조 연결

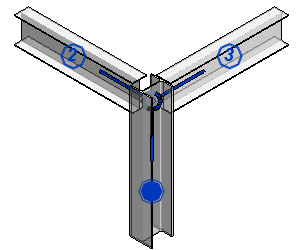

연결 도구를 사용하여 구조 연결을 구조 모델의 요소에 추가할 수 있습니다.

구조 모델을 설계할 때 요소의 구조 연결은 요소를 결합하는 목적 외에 다양한 요인에 따라 결정됩니다. 종종 이러한 요인은 계약된 엔지니어, 계약업체 또는 제작자의 표준을 포함합니다. 심지어 구조의 유형도 연결의 유형에 영향을 줍니다.

Revit 구조 연결의 목적은 엔지니어, 상세 설계자 및 제작자 간에 설계된 연결에 대한 정보를 교환하는 것입니다. 이 데이터는 프로젝트에 저장됩니다. 연결에 대한 상세 정보는 다음 사항을 포함할 수 있습니다.

구조 연결 패밀리에는 다음 유형이 포함됩니다.

구조 연결 패밀리 유형
  • 프로젝트에 로드하여 기본 일반 연결 패밀리 유형을 대치할 수 있습니다.
  • 패밀리 유형을 복제하고 이름을 바꿀 수 있습니다.
  • 특성 팔레트에서 유형 선택기를 사용하여 패밀리 유형을 작성한 후 변경할 수 있습니다.
구조 하위 연결 패밀리 유형
  • 옵션이 제한된 구조 연결 패밀리 유형입니다.
  • 패밀리 유형을 복제하고 이름을 바꿀 수 없습니다.
  • 특성 팔레트에서 유형 선택기를 사용하여 패밀리 유형을 작성한 후 변경할 수 없습니다.

기본적으로 연결은 ID 데이터 및 공정에 관한 매우 기본적인 매개변수를 가집니다. 프로젝트 매개변수 및 공유 매개변수를 구조 연결 카테고리에 추가하여 프로젝트 관련 당사자와 공유하고 저장할 특정 정보를 포함합니다.

구조 연결의 인스턴스(instance)에 대한 태그를 추가하고 일람표를 작성할 수 있습니다.

주: Revit은 사용자가 설계한 파라메트릭 구조 연결에 대한 애드인을 지원하므로 고객 및 타사 개발자가 Revit API 플랫폼을 사용하여 고유한 연결을 작성하고 Revit에 통합할 수 있습니다. 구조 연결 애드인은 사용자가 상세 구조 연결 형상을 보고 Revit 모델링 환경에서 추가 매개변수를 수정할 수 있는 API 기반 사용자 인터페이스입니다. 구조 연결 애드인을 설치하지 않은 경우 기호 일반 연결 및 로드된 표준 철골 연결만 사용할 수 있습니다. 애드인 구조 연결이 포함된 모델을 열려면 적합한 Revit 애드인을 설치해야 합니다. 그렇지 않으면 연결이 표시되기는 하지만 편집할 수는 없습니다. 일부 애드인은 멤버쉽이 필요할 수 있습니다.
