프리폼 보강 철근 배치 - 정렬된 분배

프리폼 철근 배근의 정렬된 분배를 모든 형상의 콘크리트 요소에 배치합니다.

모든 뷰에서 단일 또는 여러 면 참조를 선택하여 프리폼 보강 철근의 정렬된 분배를 배치할 수 있습니다. 이 예에서는 3D 뷰에서의 프리폼 보강 철근의 정렬된 분배 배치를 보여줍니다.

1. 구조 탭 철근 배근 패널 (보강 철근)을 클릭합니다.
2. 수정 | 프리폼 보강 철근 배치 배치 방법 패널 (프리폼 보강 철근)을 클릭합니다.

3. 수정 | 프리폼 보강 철근 배치 분배 유형 패널 (정렬)을 클릭합니다.

주: 여러 면이나 경로 세그먼트를 선택하려면 수정 | 보강 철근 배치 다중 선택 패널 (다중 선택)을 클릭합니다.
4. 특성 팔레트에서 보강 철근 유형을 지정합니다.
5. 보강 철근 세트 패널에서 배치를 지정합니다.
6. 수정 | 프리폼 보강 철근 배치 다음 패널 (표면)을 클릭합니다. 도면 영역에서 프리폼 보강 철근을 호스트할 요소의 표면을 선택합니다.

7. 수정 | 프리폼 보강 철근 배치 다음 패널 (경로)을 클릭합니다. 요소의 모서리를 선택합니다.
   주: 또는 스페이스바를 눌러 분배 경로를 계속 선택할 수 있습니다.

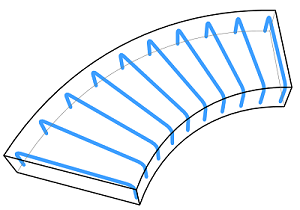

8. 보강 철근이 참조 표면 및 미리 정의된 특성에서 정의한 대로 호스트에 채워집니다.

9. Esc 키를 눌러 프리폼 보강 철근 배치 모드를 종료합니다.
