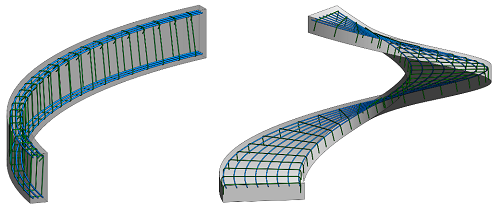

프리폼 보강 철근 정렬 분산은 가변 평면 분산으로 불규칙한 모양의 호스트에 채워집니다.
프리폼 보강 철근을 사용하여 구조 요소의 면을 따라 분산되고 분산 경로에 따라 정렬되는 평면 철근이 포함된 보강 철근 세트를 작성합니다. 표면 분산과 마찬가지로, 3D 뷰에서 모델링할 수 있으며 철근을 정렬할 구조 요소 면을 선택할 수 있습니다.

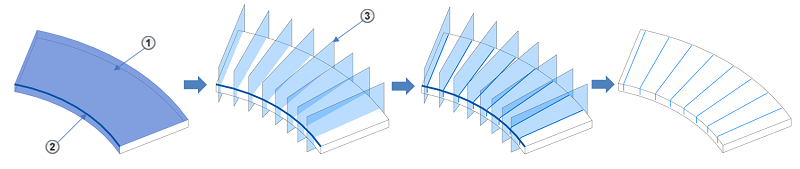

각 개별 철근 기준면이
호스트 표면
과 교차하는 위치에 철근이 정렬 분산되어 작성됩니다. 모든 철근은 평면이며, 호스트의 피복을 유지하며 기본적으로 분산 경로에 정렬됩니다.
경로는 보강 철근을 호스트할 수 있는 요소의 모서리입니다. 보강 철근 세트를 배치할 때 직접 경로를 선택할 수 있습니다. 세트 배치 중에 구조 요소 모서리를 클릭하여 경로를 선택하면 됩니다. 편집 구속조건 모드의 경로 표면 1 및 경로 표면 2 구속조건에서 면을 추가하거나 제거하여 경로를 편집할 수 있습니다.

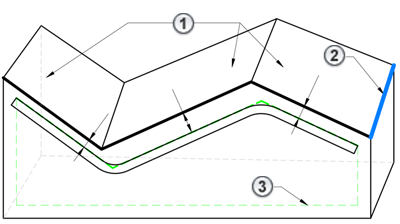

보강 철근 피복
프리폼 보강 철근 세트의 철근이 선택한 면의 교차점에서 피복 간격띄우기한 위치에 정렬 분산되어 작성됩니다. 여러 면에서 호스트 표면을 정의하는 경우 각 면의 피복을 사용하여 개별 철근 세그먼트를 생성합니다.
- 호스트 표면.
- 경로.
- 커버
프리폼 보강 철근의 스타일 특성을 스트럽/타이로 지정하면 스타일 매개변수의 스트럽/타이의 스트럽/타이 부착 값을 변경할 수 있으며, 스트럽/타이 부착 매개변수의 설정에 따라 프리폼 보강 철근을 콘크리트 피복의 내부 또는 외부에 부착할 수 있습니다.

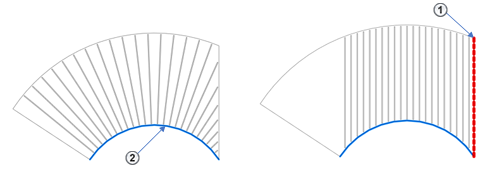

세트의 철근을 정렬/닫기 구속조건에서 선택한 평면형 면에 평행하게 만들 수도 있습니다.
주: 정렬 표면도 호스트 요소의 외부로 지정할 수 있습니다.
- 정렬 표면.
- 경로.
팁: 원형 기둥에 수직 막대를 배치합니다. 호스트 표면의 외부 면과 분산 경로의 원형 모서리를 선택하여 원형 기둥에서 보강 철근 세트를 정의합니다.
