볼트 조합 구성요소에 대해, 그리고 모델의 볼트, 전단 스터드 및 구멍 동작에 대해 알아봅니다.
볼트, 앵커, 전단 스터드 및 용접은 커넥터 요소입니다. 표준 강철 연결 하위 요소에 커넥터를 배치할 수 있지만, 사용자 강철 연결 하위 요소에는 배치할 수 없습니다.
모델에서 볼트 또는 앵커를 삽입할 때 볼트 삽입에 추가하여 실제 요소 뿐 아니라 여러 변형(볼트 조합 - 예: Na2W)의 너트 및 워셔, 또 볼트가 작성한 그 요소에서의 각 구멍을 포함하는 볼트 셋을 삽입하는 것입니다. 마찬가지로, 모델에서 전단 스터드를 삽입할 때 지원 요소로 바인딩 용접도 포함합니다. 용접은 독립 객체처럼 편집할 수 있습니다.
볼트 조합
각 특정 볼트 조합 유형마다 해당 볼트 조합 유형에 유효한 경사, 지름 및 조합 매개변수에 대해 선택할 수 있는 값이 몇 개 정해져 있습니다. 이러한 값은 데이터베이스에 저장되며 편집할 수 없습니다.
- 볼트 조합은 부품, 볼트, 너트, 워셔 및 구멍으로 분리할 수 없습니다.
- 볼트로 작성한 구멍을 제외한 볼트 조합 요소는 개별적으로 선택할 수 없습니다.
- 볼트 조합으로 작성한 구멍은 조합에 의해 제어되고 해당 인스턴스(instance) 매개변수는 편집할 수 없습니다.
- 입력 요소를 복사할 경우 볼트 조합으로 작성한 구멍도 요소와 함께 복사되고 이들은 더 이상 볼트 조합에 의해 제어되지 않습니다.
- 볼트 조합으로 작성한 구멍을 삭제할 경우 전체 조합이 삭제됩니다.
- 입력 요소를 삭제할 경우, 볼트 조합 또는 전단 스터드 및 용접은 요소와 함께 삭제되지 않습니다.
- 볼트 조합으로 작성한 구멍에서는 Revit 수정 도구가 작동하지 않습니다.
- 볼트 조합을 이동하면 볼트 조합이 해당 입력 요소를 따르지 않습니다. 입력 요소와 볼트 조합을 함께 이동하려면 둘을 모두 선택해야 합니다.
- 연결된 조각 사이에는 1/2"의 기본 거리가 있으며, 그 거리를 초과할 경우 나사가 부품의 전체 번들에 걸리지 않습니다. 이 거리는 변경할 수 없습니다.
- 볼트 조합에서는 기존 표준에서 가져온 볼트 길이가 다음 길이를 다룰 수 있어야 합니다.
- 조합의 일부인 워셔 및 너트 두께
- 투영 길이
- 그립 길이
데이터베이스는 볼트로 처리할 수 있는 그립 길이 간격과 사용된 볼트의 실제 길이 간격 간의 매핑을 저장합니다.
- 조합 패키지 두께
- 그립 길이
- 볼트 길이

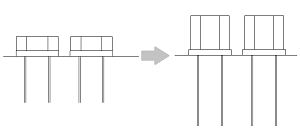

주: 총 길이가 초과되면 볼트 헤드의 표현이 다음과 같이 변경됩니다.
- 볼트 조합 세트가 미리 정의되고 편집할 수 없습니다.
- 볼트 패턴의 스케치를 작성한 후에는 수정할 수 없습니다.
- 볼트 조합 인스턴스(instance) 매개변수는 스케치 모드, 사용자 연결 편집 모드 또는 붙여넣은 요소 편집 모드에서 편집할 수 없습니다.
