사용자 연결 수정

사용자 연결의 구성요소를 편집합니다.

1. 사용자 연결을 선택합니다.
2. 수정 | 구조 연결 탭 연결 패널 (편집) 아이콘을 클릭합니다.
3. 사용자 연결 유형 편집 패널에서 다음 작업을 수행합니다.
   • 사용자 연결 유형을 구성하는 하위 요소를 선택하려면 (추가) 아이콘을 클릭합니다.
   • 사용자 연결 유형에서 선택한 하위 요소를 제외하려면 (제거) 아이콘을 클릭합니다.
     주: 사용자 연결에서 요소를 제거하면 프로젝트에서 각 요소가 자동으로 삭제됩니다.

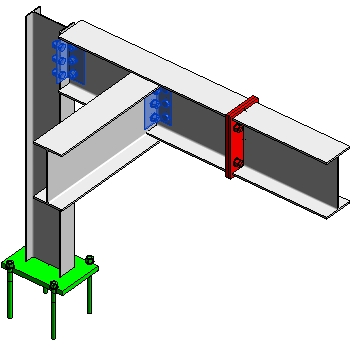

   주: 표준 연결을 이전에 정의된 사용자 연결에 추가할 수는 있지만, 초기 호스트 요소의 수가 변경되지 않은 경우에만 가능합니다. 예를 들어, 아래 이미지에서 원래 사용자 연결은 2개의 클립 각도(파랑)로 구성됩니다. 사용자 연결이 구조 기둥에 부착되어 있으므로 베이스 플레이트(초록)를 추가할 수 있습니다. 그러나 전면 플레이트 이음(빨강)의 경우 원래 사용자 연결에 부착되지 않은 추가 보가 필요합니다. 그렇기 때문에 사용자 연결에 전면 플레이트 이음을 추가할 수 없습니다.


4. 사용자 연결 유형 편집 패널에서 (마침) 아이콘을 클릭하여 사용자 연결에 대한 수정 사항을 적용하거나, (취소) 아이콘을 클릭하여 변경 사항을 저장하지 않고 패널을 닫습니다.

주: 이것은 사용자 연결을 재정의합니다. 모델에 수정된 사용자 연결 유형의 여러 인스턴스(instance)가 포함된 경우, 모든 인스턴스(instance)가 업데이트됩니다(인스턴스(instance) 매개변수 포함). 이 작업을 수행하기 전에 경고가 표시됩니다.
