콘크리트 요소를 자동으로 서로 결합하고 프로젝트의 모든 뷰에서 단일 매스로 나타냅니다. 결합되는 동안 정상 범위와 제한 내에서 개별 요소를 편집 및 이동할 수 있습니다.
서로 다른 요소와 자동으로 결합할 수 있는 올바른 콘크리트 요소 조합은 다음과 같습니다.
- 보와 보
- 보와 기둥
- 독립 기초와 독립 기초
- 독립 기초와 벽 기초
- 구조 바닥과 보
- 구조 바닥과 기둥
- 구조 바닥과 슬래브 모서리
- 벽과 보
- 벽과 기둥
형상 결합 해제 도구를 사용하는 경우 요소의 자동 결합 기능이 비활성화됩니다. 형상 결합 도구를 사용하여 자동 콘크리트 형상 결합을 다시 활성화합니다.
| 결합된 콘크리트 요소 예 | |||
|---|---|---|---|
| 두 개의 보 및 기둥 결합의 3D 뷰 | 기둥 및 보 결합의 횡단면 | ||
 |
 |
||

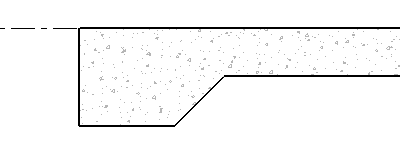

| 구조 바닥 및 슬래브 모서리 결합의 교차 단면 | |||
 |
|||
- 횡단면이 0, 90, 180 및 270도 회전된 직사각형 단면도
- 횡단면이 0도 회전된 사다리꼴, T자형 및 L자형 단면도
콘크리트 보가 이러한 결합에 참가하려면 다음과 같은 특성이 있어야 합니다. 그렇지 않으면 기존 동작이 표시되어 수동으로 결합해야 합니다.
- 새로 관련된 요소에는 모양 핸들을 사용할 수 없습니다.
- 유형 매개변수를 변경해도 콘크리트 결합 형상이 자동으로 업데이트되지 않습니다.
- 철근 콘크리트 요소는 결합의 해당 피복 참조도 공유합니다.
기타 결합 관련 제한은 다음과 같습니다.
