보강 철근 모양 정보

보강 철근 모양은 모깎기 및 후크에 지정될 수 있는 스트럽, 타이 및 직선 철근으로 구성됩니다. 각 모양을 조작하여 모델에서 철근 배근 요구를 충족시킬 수 있습니다.

보강 철근의 플렉시블 형상은 여러 핸들에 의해 제어됩니다.

• 다음을 사용하여 철근 모양을 제어합니다.
  • 철근의 각 끝에 있는 핸들(청색 원)
  • 핸들의 각 모서리(청색 삼각형)
• 추가 핸들을 사용하여 보강 철근이 놓여 있는 평면의 위치를 제어합니다.
• 다른 핸들을 사용하여 보강 철근 세트의 길이를 제어합니다.

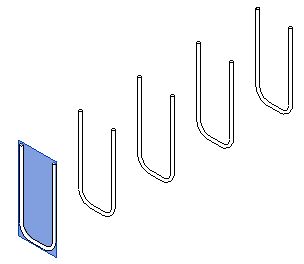

평면은 평면에 수직인 방향을 따라 구속될 수 있는 각 핸들을 정의합니다. 보강 철근 위치에 사용되고 길이 평면을 설정하는 평면은 위 이미지에서 뚜렷하게 나타납니다. 다음 이미지에는 보강 철근 모양 핸들을 정의하는 평면이 표시됩니다.

이동하면 세그먼트가 스냅되고 호스트 피복에 부착됩니다.

보강 철근 모양 스냅 동작

피복 참조의 특성과 보강 철근의 배치 방법으로 인해 보강 철근은 스냅 점 및 스냅 선과 같은 상대적인 Revit 환경에 스냅되지 않습니다. 보강 철근에 대한 크기 조정이나 기타 수정은 보강 철근이 배치된 호스트의 피복 참조에 대해서만 반응합니다.

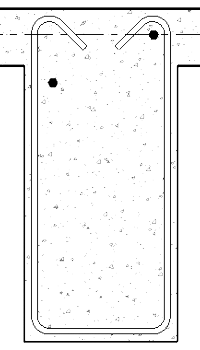

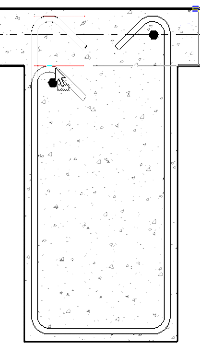

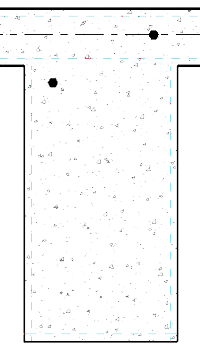

피복 참조가 표시된 콘트리트 호스트의 횡단면	피복 참조에서 기본 보강 철근 배치	보강 철근 모양 컨트롤을 사용하여 피복 참조에 위치 스냅

Revit 환경과 관련하여 보강 철근을 편집하여 피복 참조 스냅 동작을 재지정하려면 조정할 보강 철근의 개별 요소를 선택합니다.

커서를 보강 철근의 요소 위에 놓고 TAB 키를 누릅니다. 이제 일반적인 스냅 동작을 사용하여 요소를 편집할 수 있습니다.

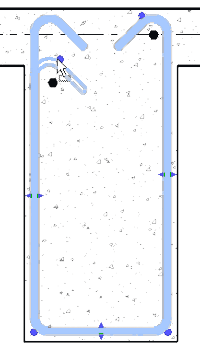

보강 철근 선 세그먼트 선택을 사용하여 결합된 요소 모서리에 위치 스냅

스냅 공차

피복 또는 스트럽 보강 철근 핸들로 보강 철근 핸들을 스냅하려면 핸들이 처음에 기준 피복 또는 핸들 평면으로부터 작은 거리(공차)에 있어야 합니다.

보강 철근 피복 구속조건의 경우 공차는 1/2 * 철근 지름과 같습니다.

다른 보강 철근(스트럽)에 대한 구속조건의 경우 공차는 1/2 *(철근 지름 + 스트럽 철근 지름)과 같습니다.
