기타 보강 철근 패밀리와 달리 나선형 보강 철근은 다중 평면이고 패밀리 레벨에서 편집할 수 없습니다. 그러나 개별 인스턴스(instance)를 배율 조정 및 회전할 수 있습니다.
나선형 보강 철근의 높이 조정
나선 길이를 변경하려면 보강 철근 나선의 상단과 베이스에 있는 삼각형 모양 컨트롤을 사용합니다. 그에 따라 화살표를 끌어 나선을 늘리거나 줄입니다.
이러한 컨트롤은 나선을 늘리지 않으며 지정한 나선형 보강 철근 높이를 유지하는 데 필요한 코일을 해당 개수만큼 추가합니다.

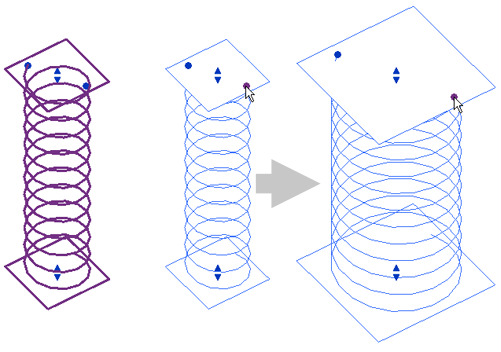

나선형 보강 철근의 지름 축척
나선형 보강 철근 코일 폭의 축척을 지정하려면 실제 보강 철근 코일 끝에 있는 회전 컨트롤 반대편의 축척 컨트롤을 찾습니다. 컨트롤을 끌어 나선의 지름을 조정합니다.

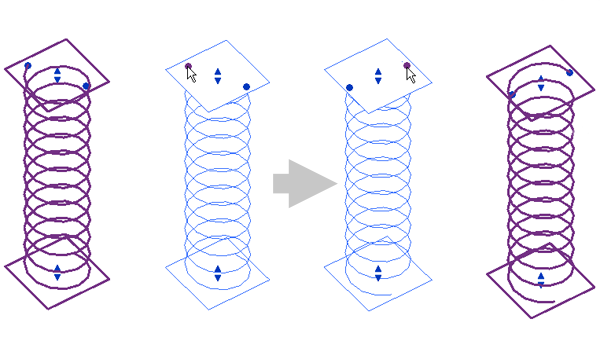

나선형 보강 철근 회전
나선형 보강 철근 위치를 회전하여 필요에 따라 보강 철근의 끝을 정렬할 수 있습니다. 상단 보강 철근 코일 끝에 있는 회전 컨트롤을 끌어 보강 철근의 끝 위치를 회전합니다.
나선형 보강 철근 인스턴스(instance) 특성
다음 인스턴스(instance) 특성은 인스턴스(Instance) 특성 팔레트의 나선형 보강 철근에 대해 고유합니다.
베이스 마감 회전. 나선형 베이스를 닫을 전체 코일 수를 지정합니다.
상단 마감 회전. 나선형 상단을 닫을 전체 코일 수를 지정합니다.
높이. 나선형 보강 철근의 전체 높이를 지정합니다.
피치. 나선에서 보강 철근 코일 간의 거리를 지정합니다.
