프리폼 보강 철근의 정렬된 분배를 사용하여 모델을 스트럽하는 방법을 알아봅니다.

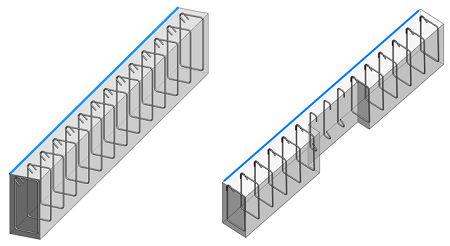

스트럽 시작/끝 위치
스트럽은 철근의 시작과 끝이 경로와 가장 가까이 있는 방식으로 배치되며 열린 철근의 경우에도 마찬가지입니다.
스트럽 자동 닫기
철근 자동 닫기 옵션을 사용하여 정렬된 분배 집합에서 각 철근에 대해 닫힌 등고선 형상을 얻을 수 있습니다. 이렇게 하려면 철근 구속조건을 편집하고 정렬/닫기 구속조건에서 상자를 선택합니다.
주: 이 옵션은 스트럽/타이 스타일의 철근을 배치할 때 기본적으로 사용할 수 있습니다.
닫힌 등고선을 얻을 수 없는 경우, 이 옵션은 가능한 닫힌 등고선을 결정할 때까지 계속해서 사용할 수 있습니다(예: 다른 호스트 면이 추가 또는 제거되는 경우).

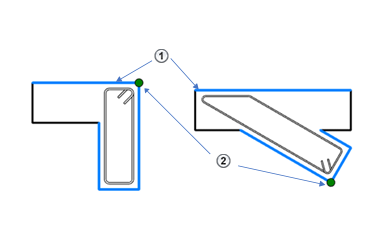

선택한 면.
분배 경로.

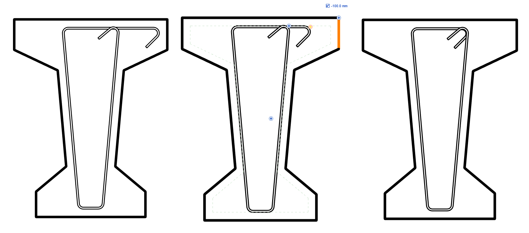

자동 닫기 스트럽 및 끝 확장
자동 닫기 옵션을 사용할 수 있는 경우, 세트의 각 철근 끝이 계속해서 요소 면에 연결되어 있습니다. 이로 인해 철근이 닫히지 않은 것처럼 보일 수 있습니다.
팁: 시작 또는 끝 철근 간격띄우기를 사용하여 철근을 올바른 길이로 조정합니다. 또는 추가 요소의 면을 사용하여 철근 끝을 구속할 수 있습니다.
