철근 배근 ID에 대한 분할은 건물의 설계 방식 또는 시공 방식에 따른 다양한 조직의 목적을 충족시킵니다.
설계, 순서, 제작 및 대지의 보강 철근 배치 위치는 결과적으로 계약업체의 분할 요구에 영향을 미칩니다. 이러한 요인은 다음을 포함하지만, 제한되지는 않습니다.
- 시공 시퀀스 및 공정
- 호스트 요소 유형(예: 콘크리트 기둥, 보 또는 슬래브)
- 프리캐스트 제작 요구
- 호스트 내 위치(예: 슬래브의 위아래 또는 벽의 내부 및 외부)
- 모델의 위치

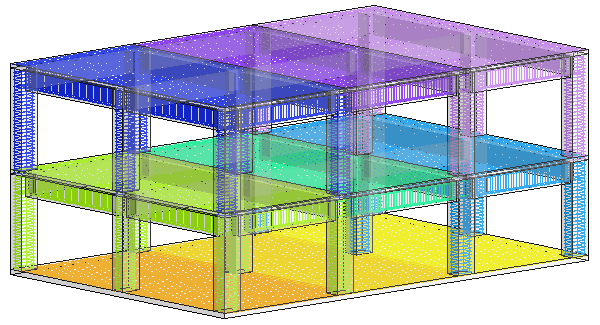

다음 이미지는 각 레벨에 3개의 특정 칸막이가 있는 기본 모델에서 9개 칸막이의 시각적 표현을 보여줍니다. 특정 칸막이에 지정된 보강 철근은 색상처럼 표시됩니다. 보강 철근을 분할하여 필요한 시기와 위치에 따라 그룹화할 수 있습니다.
모델의 보강 철근, 보강 철근 세트 또는 용접 철망 시트 인스턴스(instance)는 칸막이 하나에만 지정할 수 있습니다. 이것은 일람표 및 태그 지정을 위해 칸막이 내에서 번호지정 순서와 일치하는 번호를 유지합니다.
