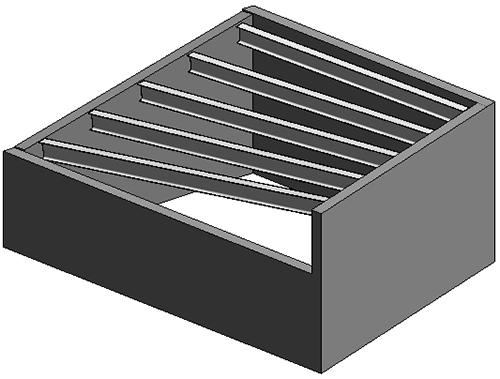

보의 입면이 스케치 선에 의해 정의되는 평평하지 않은 보 시스템을 작성합니다.
- 구조 탭
구조 패널
(보 시스템)을 클릭합니다.
- 특성 팔레트에서 보 시스템의 프레임 요소가 적절하게 해당 지지에 스냅되도록 3D 요소를 선택합니다.
- 보 시스템에 대한 지지 요소의 닫힌 순환을 가진 경우 수정 | 보 시스템 경계 작성 탭보 시스템 패널
(자동 보 시스템)을 클릭합니다. 옵션 막대에서 벽, 경사 정의를 선택하고 보 시스템을 클릭하여 배치합니다.
또는 수정 | 구조 보 시스템 배치 탭
보 시스템 패널
(보 시스템 스케치)를 클릭합니다. 선 선택 및 지지 선택을 포함하여 그리기 패널 도구를 사용하여 보 시스템을 스케치합니다.
스케치된 보 선에서 다음을 확인합니다.- 지지 선택 도구를 사용하여 작성된 경우에는 경사만 정의할 수 있습니다.
- 보가 지지대인 경우 항상 경사를 정의합니다.
- 벽이 지지인 경우 편집할 수 있는 경사 정의 특성이 있습니다. 기본값은 true입니다.
- 보 시스템 경계를 스케치한 경우 수정 | 보 시스템 경계 작성 탭모드 패널
편집 모드 완료를 클릭합니다.
- 보의 끝이 경사를 정의하는 스케치 선에 연결되는 경우에는 보가 연관된 지지대의 상단에 연결됩니다.
- 스케치 선이 경사를 정의하지 않는 경우 보의 끝은 경사를 정의하는 가장 가까운 두 스케치 선 끝점으로 정의되는 기준면으로 올라갑니다.
- 스케치에 경사를 정의하는 선이 없는 경우에는 보 시스템이 2D 보 시스템처럼 작동합니다.
