마우스 클릭 한 번으로 보 시스템을 빨리 작성합니다.
다음 조건이 충족되면 클릭 한 번으로 보 시스템을 배치할 수 있습니다.
- 한 번 클릭으로 작성되는 보 시스템은 수평 스케치 기준면이 있는 평면 뷰나 천장 뷰에만 추가할 수 있습니다. 뷰 또는 기본 스케치 기준면이 레벨이 아닌 경우 보 시스템을 클릭하면 보 시스템 경계 작성 탭으로 전환됩니다.
- 지지 요소(벽 또는 보)의 닫힌 순환이 이미 그려져 있어야 하며, 그렇지 않으면 프로그램이 보 시스템 경계 작성 탭으로 자동 전환됩니다.
주: 곡선 벽 및 보를 사용하여 순환을 작성할 수 있지만 보 시스템에서 방향을 정의하는 부재로 사용할 수는 없습니다.
- 구조 탭
구조 패널
(보 시스템)을 클릭합니다.
- 수정 | 보 시스템 경계 작성 탭보 시스템 패널
(자동 보 시스템)을 클릭합니다.
- 특성 팔레트에서 다음 작업을 수행합니다.
- 패턴에서 보 유형을 선택합니다.
- 패턴에서 배치 규칙에 대해 보 시스템 간격 요구사항을 정의합니다.
- 보 시스템에 경사가 있거나 레벨과 관련하여 비정형적인 경우 3D 옵션을 선택합니다.
주: 프로젝트에서 구조의 벽에 3D 보 시스템의 경사를 정의하려면 옵션 막대에서 벽 정의 경사를 선택합니다. - (선택사항) 수정 | 구조 보 시스템 배치 탭 태그 패널
(태그 삽입)을 클릭하고 태그 스타일로 시스템 또는 프레임을 선택합니다.

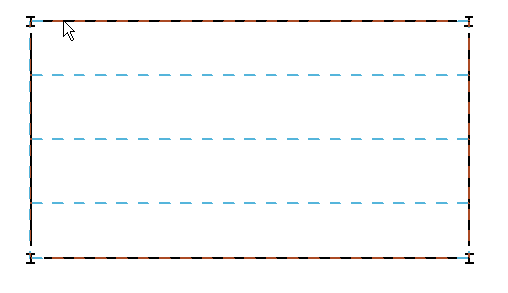

- 보 시스템을 추가할 구조 부재로 커서를 이동한 후 클릭하여 추가합니다.
주: 선택된 가장 가까운 구조 부재에 평행이 되도록 보 시스템의 방향이 정렬됩니다.- 여러 사분면으로 확장되는 보 시스템 추가. 교차하는 보는 보 시스템을 절단하지 않기 때문에 이러한 보 시스템에서는 거더와 장선 간의 교차가 표시되지 않습니다.
- 지지의 면적, 모양 및 수가 크게 다른 경우에는 사분면 간에 보 시스템을 복사하여 붙여넣습니다.
위에 표시된 예에서 다음을 수행하면 안 됩니다.
