프레임 요소의 실제 형상 간격띄우기

보 및 가새 형상을 위치 선에서 지정된 간격띄우기 거리에 재배치합니다.

1. 보 또는 가새를 선택합니다. 요소의 위치 선이 활성화됩니다. 여기에 단계 결과를 입력합니다(선택사항).
2. 수평 간격띄우기의 경우 수정 | 구조 프레임 탭 맞춤 패널 (Y 간격띄우기)를 클릭합니다.

   수직 간격띄우기의 경우 수정 | 구조 프레임 탭 맞춤 패널 (Z 간격띄우기)를 클릭합니다.

   간격띄우기 도구를 사용할 수 없는 경우 다음을 확인합니다.
   • 요소(예: 트러스 및 보 시스템의 부재)가 올바르게 고정되어 있습니다.
   • 요소를 하나만 선택할 수 있습니다.

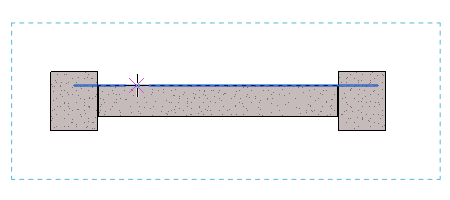

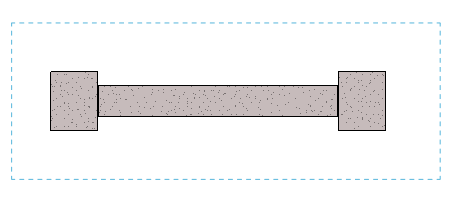

   간격띄우기 평면이 파랑 파선으로 표시됩니다. 다음 이미지는 평면 뷰의 y 간격띄우기 평면을 보여줍니다.


3. 간격띄우기를 적용할 프레임 요소의 형상을 따라 클릭합니다.

   주: 3D 뷰에서 프레임 요소를 클릭할 수 없는 경우 관측 각도가 너무 클 가능성이 있습니다. ViewCube를 사용하여 관측 각도를 조정합니다.

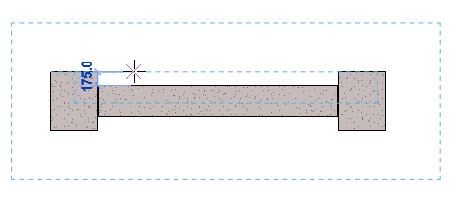

4. 커서를 간격띄우기 방향으로 이동합니다. 평면 주위의 직사각형 윤곽을 확인합니다. 이 윤곽은 커서의 현재 위치에 의해 결정된 간격띄우기를 나타냅니다.

5. 간격띄우기 위치를 클릭하여 사용합니다.

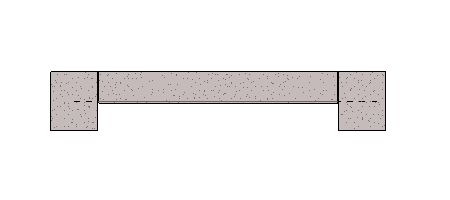

   위치 선으로부터 간격띄우기를 확인합니다.

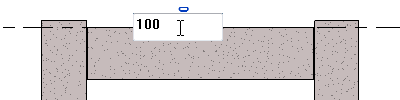

6. (선택사항) 간격띄우기 거리를 클릭하는 대신, 커서를 간격띄우기 방향으로 이동하고 정확한 거리를 입력한 후 Enter 키를 누를 수도 있습니다. 다음 그림은 입면뷰에서 간격띄우기 z 도구를 사용하는 경우의 예를 보여줍니다.

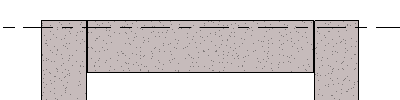

   프레임 요소의 실제 형상이 지정된 간격띄우기로 조정됩니다.



   특성 팔레트의 y 및 z 간격띄우기 값이 프레임 요소의 실제 형상에 대한 새로운 간격띄우기와 일치하도록 변경됩니다.
