결합된 기둥의 크기를 조정할 때 보가 파라메트릭 방식으로 위치를 수직으로 다시 지정하는 방법을 정의합니다.
보 인스턴스(instance) 특성 시작 부착 유형 및 끝 부착 유형은 보 끝의 방향 지정 방법을 지정합니다. 부착 유형을 끝 입면(기본값) 또는 거리로 설정할 수 있습니다.

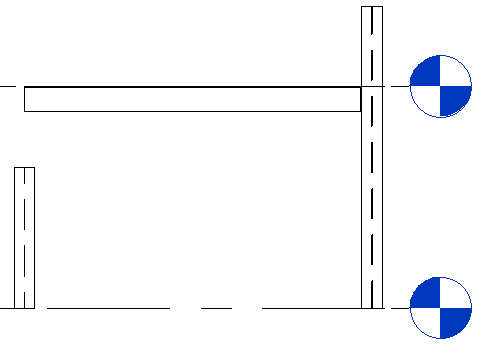

끝 입면은 보 끝이 해당 보가 모델화된 입면을 향하도록 지정합니다. 다음 그림은 시작 부착 유형이 끝 입면으로 설정되고 왼쪽 기둥이 줄어든 것을 보여줍니다.

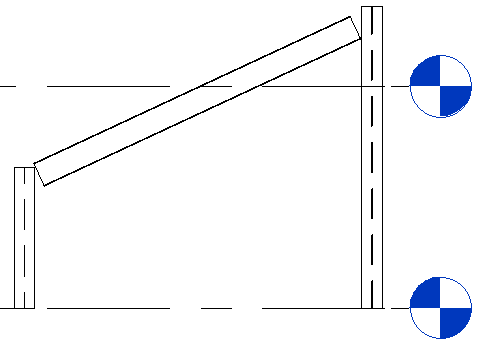

거리는 보 끝이 기둥 결합 위치를 향하도록 지정합니다. 다음 그림은 시작 부착 유형이 거리로 설정되고 왼쪽 기둥이 줄어든 것을 보여줍니다.
필요한 경우 참조 기둥에 대한 부착의 시작 또는 참조 기둥에 대한 부착의 끝 특성을 사용하여 거리에 참조되는 기둥 끝을 지정할 수 있습니다. 이는 상단 또는 하단으로 정의되며 보의 끝 및 시작 부착 모두에 대해 설정될 수 있습니다.

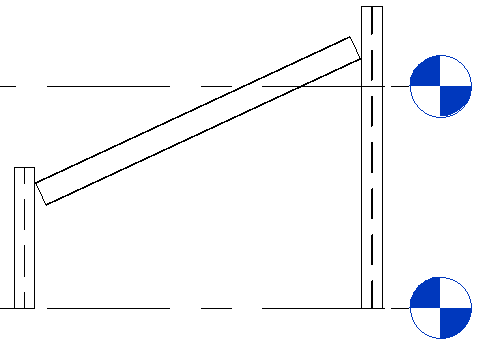

또한 시작 부착 거리 및 끝 부착 거리 인스턴스(instance) 특성을 정의하여 거리 부착 유형을 간격띄우기할 수 있습니다. 이 간격띄우기는 참조 기둥의 끝 특성에서 결정됩니다. 다음 그림은 정의된 시작 및 끝 부착 거리를 모두 보여줍니다.
