Procedura ta wykorzystywana jest do tworzenia linii konstrukcyjnych w oparciu o geometrię prostych, łukowych lub okrągłych segmentów dowolnego obiektu lub szkicu, z wyjątkiem kreskowań, splajnów oraz elips. Jeżeli podstawę stanowi prosty element, powstająca linia konstrukcyjna jest linia prostą, która po obu stronach wydłużona jest do nieskończoności; jeżeli podstawą jest segment łukowy lub okrągły, linia konstrukcyjna to okrąg.
- Kliknij kolejno
. Wyszukiwanie - W obszarze rysunku przesuń kursor nad segment, który ma stanowić podstawę linii konstrukcyjnej („baza linii konstrukcyjnej”).
Wyświetlany jest podgląd linii konstrukcyjnej.
- Kliknij, aby wyświetlić wskaźnik odsunięcia, który w sposób dynamiczny przestawiają odległość między linią podglądu a bazą linii konstrukcyjnej.
- Możesz przeciągnąć linię podglądu na odpowiednią odległość i kliknąć miejsce, w którym linia konstrukcyjna ma być utworzona, lub wprowadzić odpowiednią odległość i nacisnąć klawisz Enter.

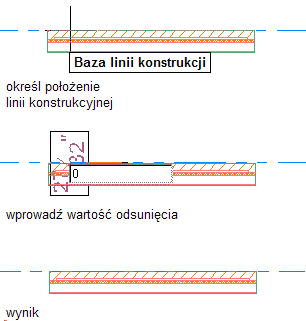

Rysowanie linii konstrukcyjnej przy odsunięciu zero w oparciu o segment prostego odcinka ściany

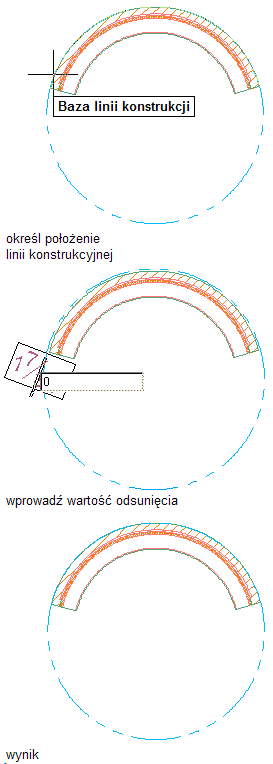

Rysowanie linii konstrukcyjnej przy odsunięciu zero w oparciu o segment łukowego odcinka ściany

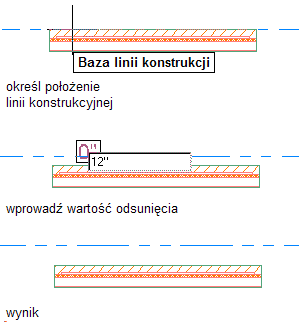

Rysowanie linii konstrukcyjnej przy określonym odsunięciu w oparciu o segment prostego odcinka ściany
Po wybraniu wynikowej linii konstrukcyjnej wyświetlane są trzy uchwyty. Można przysunąć linię przesuwając za środkowy uchwyt lub można zmienić jej orientację przesuwając jeden z uchwytów końcowych.
