Aby utworzyć nową konstrukcję

Ta procedura umożliwia tworzenie nowej konstrukcji w projekcie.

1. Na pasku narzędzi Szybki dostęp kliknij Nawigator projektu.
2. Na karcie Konstrukcje znajdź kategorię Konstrukcje lub podkategorię, gdzie można dodać nową konstrukcję.

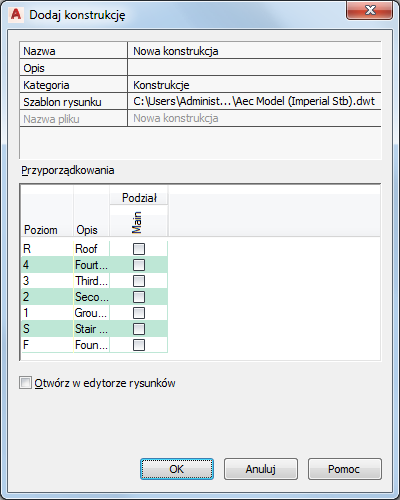

3. Otwórz okno dialogowe Dodaj konstrukcję za pomocą jednej z następujących metod:
   • Kliknij prawym przyciskiem myszy kategorię, w której ma zostać umieszczona nowa konstrukcja, i wybierz opcję NowyKonstrukcja.
   • Na pasku narzędzi w dolnej części karty Konstrukcje kliknij . (Następnie w oknie dialogowym określ kategorię).


4. Zdefiniuj właściwości konstrukcji:

   Aby...	Wykonaj następujące czynności...
   nadać nazwę nowej konstrukcji	wprowadź nazwę. Jeżeli jako nazwy plików projektu numery projektów używane są jako prefiks, nie ma potrzeby wprowadzania prefiksu. Pełna nazwa z prefiksem wyświetlana jest pod nazwą pliku.
   wprowadzić opis dla konstrukcji	kliknij ustawienie Opis, wprowadź opis konstrukcji i kliknij przycisk OK.
   zmienić kategorię konstrukcji	wybierz kategorię z listy Kategoria. Domyślnie sugerowana jest kategoria wybrana w kroku 3.
   wybrać plik innego szablonu	kliknij i wybierz z listy nowy szablon. Oprogramowanie używa domyślnego szablonu ustawionego w projekcie dla konstrukcji.
   przypisać konstrukcje do poziomu i podziału	Z tabeli przypisań wybierz prawidłowy poziom i podział. Wybierz rząd dla poziomu i kolumnę dla podziału, a następnie zaznacz odpowiednie pole. Uwaga: Należy zaznaczyć tylko jeden poziom i podział. Wiele poziomów i podziałów tworzy konstrukcje na kilku kondygnacjach.

5. Aby pracować w tej konstrukcji, wybierz opcję Otwórz w edytorze rysunku.
6. Kliknij przycisk OK.
7. Edytuj konstrukcję, jeśli to konieczne:
   • Dodaj obiekty do konstrukcji.
   • Utwórz odniesienia do elementów w konstrukcji.
8. Zamknij konstrukcję za pomocą jednej z następujących metod:
   • Kliknij prawym przyciskiem myszy konstrukcję w Eksploratorze rysunków i kliknij przycisk Zamknij.
   • Kliknij Zamknij Bieżący rysunek.
9. Kliknij Tak, aby w razie potrzeby zapisać zmiany w pliku rysunku.
10. Aby zaktualizować widok drzewa w Eksploratorze rysunków, kliknij .
