Aby dodać zaczepienia krzywej

Aby dodać zaczepienie do krzywej, łączące obiekty z warstwą podstawową innych obiektów, należy postępować zgodnie z poniższą procedurą.

1. Kliknij Karta Narzędzia główne panel Zbuduj lista rozwijana Narzędzia Przeglądarka elementów .
2. Przejdź do: Katalog typowych narzędziNarzędzia do układu parametrycznego i zaczepiania.
3. Wybierz narzędzie Zaczepienie krzywej i przeciągnij je do obszaru roboczego.
   Uwaga: Można również wprowadzić polecenie CURVEANCHOR w wierszu polecenia.

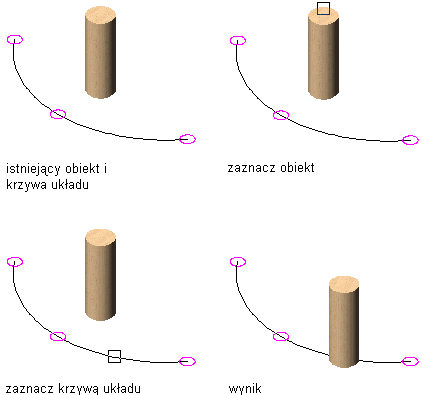

4. Wprowadź do (Dołącz obiekt) i wybierz obiekt, który ma być zaczepiony.
5. Wybierz punkt na krzywej, do którego chcesz zaczepić obiekt.

   Obiekt został zaczepiony do krzywej w położeniu X. Gdy obiekt jest umieszczony po raz pierwszy, współrzędne Y i Z wynoszą 0.

6. Naciśnij Enter.
