Aby zdefiniować ramę zestawu drzwi i okien przy użyciu profilu

Za pomocą tej procedury można utworzyć definicję ramy na podstawie profilu. Jeśli krawędź ramy nie ma być prosta, w profilu można nakreślić krawędzie zawierające krzywe, ostrogi i wszelkie inne wymagane kształty.

Ponadto przy konstruowaniu ramy na bazie profilu można korzystać z mechanizmu edycji lokalnej.

Profilom warto nadawać nazwy, które będą informowały o ich umiejscowieniu/przeznaczeniu w zestawie drzwi/okien. Na przykład ramie wykonanej z metalu, umieszczonej w siatce o poziomie trzecim reprezentującej ścianę na pierwszym piętrze, można nadać nazwę P3-PI1-Rama metalowa.

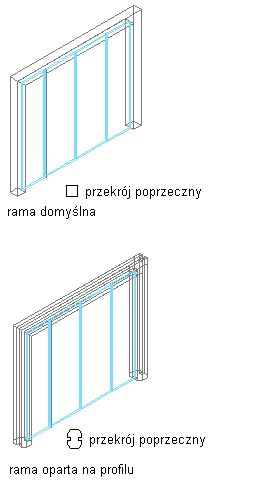

Konfigurowanie ram domyślnych i opartych na profilu zestawu drzwi/okien

Uwaga: Punkt wstawienia profilu znajduje się w jednej linii z centroidą ramy.

1. Utwórz profil, na którym będzie bazowała rama.
2. Kliknij kolejno kartę Zarządzajpanel Styl i wyświetlanieMenedżer stylów.
3. Rozwiń kolejno pozycje Obiekty architektoniczne Style zestawów drzwi/okien.
   Uwaga: Alternatywnie, wybierz na rysunku zestaw drzwi/okien i kliknij kolejno kartę Zestaw drzwi/okien panel Ogólne listę rozwijaną Edycja stylu Style zestawu drzwi/okien.
4. Wybierz zestaw drzwi/okien.
5. Kliknij zakładkę Zasady projektowania.
6. W lewym okienku w menu Definicje elementów zaznacz pozycję Ramy.
7. Wybierz jedną z istniejących definicji ram lub kliknij , aby utworzyć nową definicję.
8. Nadaj ramie opisową nazwę.
9. Określ szerokość i głębokość krawędzi ramy.

   Te wymiary służą do obliczenia położenia środka krawędzi na potrzeby wyrównania profilu oraz do wyznaczenia obwiedni przylegającego wypełnienia.

10. Kliknij przycisk Użyj profilu.
    Uwaga: Grupa opcji Profil jest dostępna tylko w przypadku, gdy bieżący rysunek zawiera profile.
11. Zaznacz żądany profil na liście.

    Domyślnie profil jest wstawiany z zastosowaniem tej samej szerokości i głębokości, z jaką został utworzony.

12. Aby dostosować rozmiar profilu do szerokości lub głębokości krawędzi ramy, zaznacz pole wyboru Automatycznie dopasuj szerokość profilu lub Automatycznie dopasuj głębokość profilu.
13. Aby utworzyć lustrzane odbicie profilu wzdłuż osi X lub Y, w obszarze Odbicie w zaznacz odpowiednio opcję X lub Y.
14. Aby obrócić profil, określ wartość kąta obrotu.
15. Określ odsunięcia.
16. Kliknij przycisk OK.

Po utworzeniu definicji ramy można ją przypisać dowolnej ramie zestawu drzwi/okien.
