Procedura umożliwia edytowanie krawędzi i powierzchni dachu. Zmiany mogą dotyczyć następujących ustawień:
- wysokość i nadwieszenie poszczególnych krawędzi
- liczba segmentów i promień zakrzywionych segmentów
- wysokość i nachylenie poszczególnych powierzchni dachu
- Zaznacz dach, który chcesz zmodyfikować.
- Kliknij kolejno
.
- Wybierz krawędzie dachu, które chcesz zmienić, a następnie naciśnij klawisz Enter.
Podczas zaznaczania krawędzi następuje przypisanie im kolejnych numerów począwszy od zera, które później są używane przy wyświetlaniu krawędzi w oknie dialogowym.

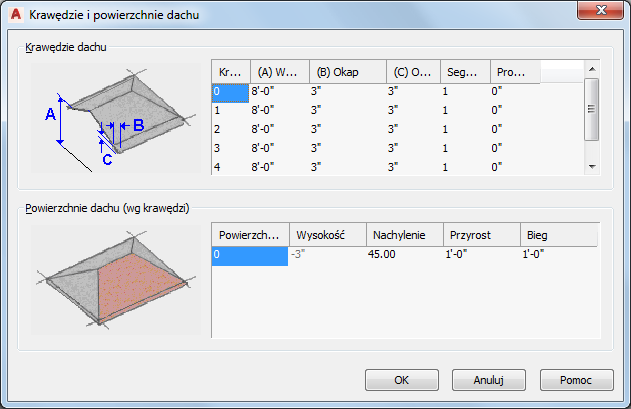

- Określ nowe wartości dla wszystkich krawędzi dachu:
Aby... Wykonaj następującą operację: zmienić wysokość krawędzi dachu W ustawieniach krawędzi dachu kliknij parametr Wysokość, po czym wpisz w nim żądaną wartość. zmienić nadwieszenie krawędzi dachu W ustawieniach krawędzi dachu kliknij parametr Nadwieszenie, po czym wpisz w nim żądaną wartość. zmienić liczbę segmentów zakrzywionego dachu w jego krawędzi W ustawieniach krawędzi dachu kliknij parametr Segmenty, po czym wpisz w nim żądaną liczbę segmentów. zmienić promień krzywizny krawędzi zakrzywionego dachu W ustawieniach krawędzi dachu kliknij parametr Promień, po czym wpisz w nim żądaną wartość. - Określ nowe wymiary powierzchni dachu wyznaczanych przez wybrane krawędzie:
Aby... Wykonaj następującą operację: zmienić wysokość powierzchni dachu W ustawieniach powierzchni dachu kliknij parametr Wysokość, po czym wpisz w nim żądaną wartość. zmienić nachylenie powierzchni dachu W ustawieniach powierzchni dachu kliknij parametr Nachylenie, po czym wpisz w nim żądaną wartość. dodać powierzchnię, która będzie ograniczana zaznaczoną krawędzią Kliknij puste miejsce pod ostatnią liczbą w kolumnie Powierzchnia, po czym wpisz wartości parametrów Wysokość i Nachylenie. usunąć powierzchnię dachu wybierz numer kolumny Powierzchnia i naciśnij klawisz Delete. - Kliknij przycisk OK.
