Procedura ta umożliwia tworzenie narzędzia z elementu biblioteki AEC w DesignCenter.
Uwaga: Można także tworzyć narzędzia z bloków w DesignCenter, ale mają one trochę inne opcje narzędzi.

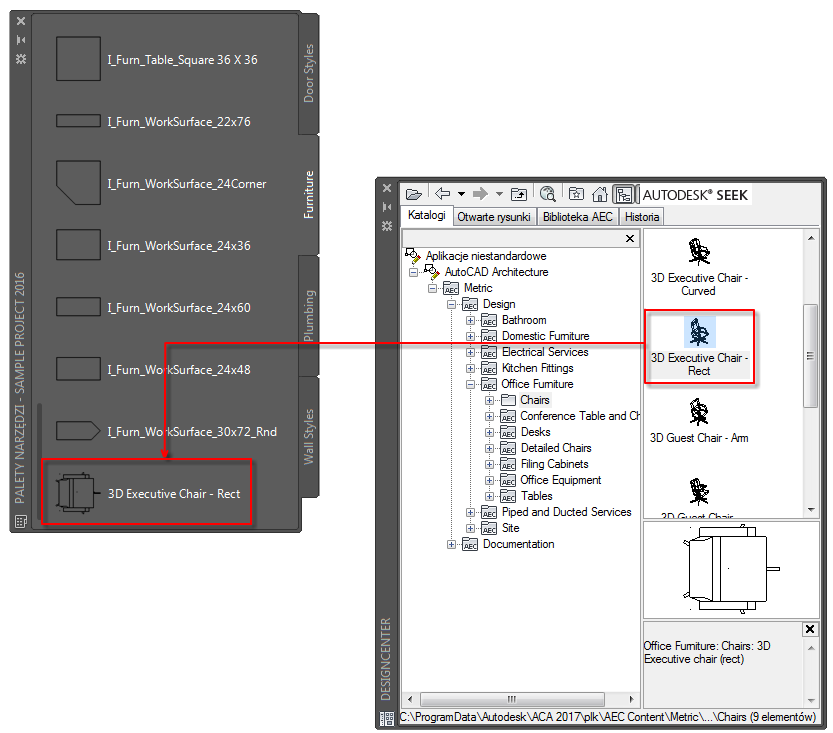

Elementy biblioteki AEC można przeciągać i upuszczać z folderu DesignCenter na paletę narzędzi.
AutoCAD Architecture toolset udostępnia w Wyszukiwarce bibliotek katalog narzędzi projektowych i katalog narzędzi dokumentacyjnych. Te katalogi zawierają już narzędzia odpowiadające elementom z bibliotek AEC i przykładowe style obiektów. Katalogi dostępne są w wersji dla jednostek metrycznych i calowych.
Tworzenie narzędzia z biblioteki AEC w DesignCenter
- Otwórz paletę narzędzi, w której zamierzasz utworzyć nowe narzędzie.
- Kliknij kolejno
menu rozwijane Wyszukiwarka bibliotek i znajdź element biblioteki AEC, z którego chcesz utworzyć narzędzie. - Przeciągnij element na paletę narzędzi.
Na palecie narzędzi zostanie utworzone nowe narzędzie.
Uwaga: Do wygenerowania ikony narzędzie biblioteki AEC używa ostatnio używanych ustawień podglądu tego rodzaju narzędzia. Jeżeli ostatnio używanym ustawieniem podglądu jest widok 3D Gouraud, a użytkownik utworzy narzędzie z elementu biblioteki 2D AEC, to ikona narzędzia będzie niewidoczna. W takim przypadku należy zmienić ustawienia podglądu narzędzia na widok z góry i model siatkowy. - W razie potrzeby określ dodatkowe właściwości narzędzia.
