Kreator Migracja zestawienia komponentów generuje zestawienia komponentów dla pozbawionych nich rysunków.
Kreator Migracja zestawienia komponentów analizuje rysunki w określonym folderze i wykonuje na nich następujące operacje.
- Migruje rysunki formatu innego niż AutoCAD Mechanical toolset do formatu AutoCAD Mechanical toolset, jeśli istnieją. Pobiera normę rysunkową dla rysunku z rysunku odniesienia.
- Generuje punkty informacyjne na podstawie ręcznych list elementów.
- Umieszcza punkty informacyjne w grocie strzałki odpowiadającej linii odniesienia numeru pozycji. Jeśli rysunek nie zawiera numerów pozycji lub wybrano pominięcie ich migracji, kreator umieści punkty informacyjne wzdłuż ramki rysunkowej.
- Tworzy zestawienia komponentów na podstawie punktów informacyjnych.
- Zastępuje ręczne listy części listami części programu AutoCAD Mechanical toolset. Uwaga:
Jeśli lista części ma postać arkusza kalkulacyjnego Microsoft Excel, narzędzia wygenerują zestawienie komponentów, ale nie umieszczą listy części w rysunku.
- Zastępuje numery pozycji numerami pozycji programu AutoCAD Mechanical toolset.
- Zastępuje ramki rysunkowe i tabelki rysunkowe inne niż w formacie AutoCAD Mechanical toolset ramkami rysunkowymi i tabelkami rysunkowymi AMTITLE.

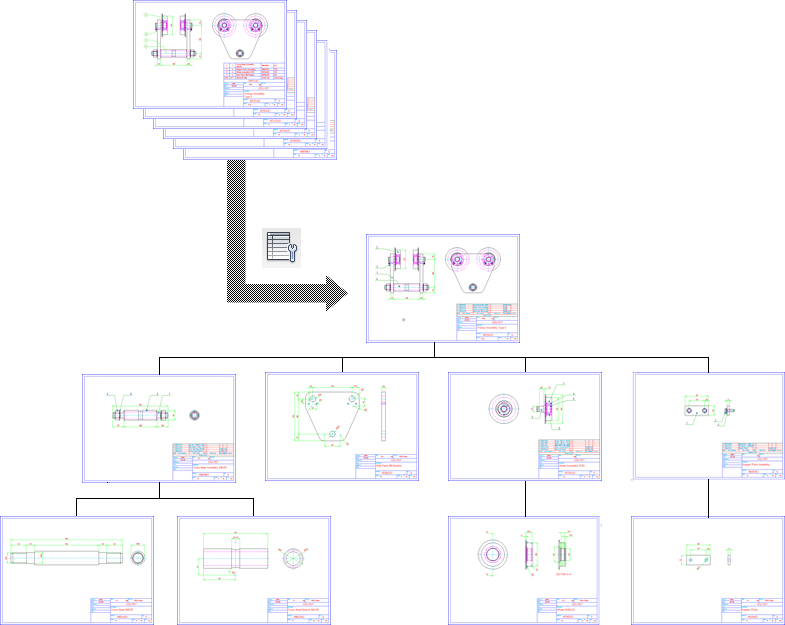

- Odkrywa relacje hierarchiczne między rysunkami w folderze i tworzy ich wzajemne połączenia z zastosowaniem dołączenia zestawienia komponentów.
-
Kreator Migracja zestawienia komponentów korzysta z Szablonu wyodrębniania i rysunku odniesienia utworzonych wcześniej. Jeśli kreator napotka problem, który uniemożliwi mu wykonanie poprawnej migracji, problem zostanie zgłoszony przed rozpoczęciem procesu faktycznego migrowania. W związku z tym można przejść wstecz i usunąć przyczynę problemu albo, o ile takie rozwiązanie będzie preferowane, zignorować problem i kontynuować.
