Studium przypadku konfiguracji programu AutoCAD Mechanical toolset — właściwości zestawienia komponentów i listy części

Baza danych zestawienia komponentów oraz Lista części

Ze względu na swoje możliwości zestawienia komponentów programu AutoCAD Mechanical toolset rejestrują właściwości NR CZĘŚCI, DŁUGOŚĆ CIĘCIA oraz MASA poszczególnych komponentów w celu wykorzystania ich w dokumentacji projektu. Pomnożenie wartości MASA przez wartość ILOŚĆ umożliwia automatyczne obliczenie wartości ŁĄCZNA MASA każdego komponentu. Te wartości zostaną zsumowane w celu uzyskania ostatecznego wyniku dotyczącego rysunku/projektu. Wszystkie właściwości – NR CZĘŚCI, DŁUGOŚĆ CIĘCIA, MASA oraz ŁĄCZNA MASA – będą domyślnie wyświetlane na każdej liście części, tak jak pokazano na poniższej liście części.

Lista części
Element	ILOŚĆ	Numer katalogowy	Opis	Materiał/Norma	Długość cięcia (mm)	Masa (kg)	Łączna masa (kg)
Lista części
Element	ILOŚĆ	Numer katalogowy	Opis	Materiał/Norma	Długość cięcia (mm)	Masa (kg)	Łączna masa (kg)
1	2	10025	Płyta montażowa	Płaskownik 50x6	175,0	0,413	0,826
2	6	30531	Śruba z łbem sześciokątnym	ISO 4014 – M6 x 45		0,0	0,0
3	1	20105	Dwuteownik	AISC – M8 x 6.5	1200,0	11,608	11,608
							12,434

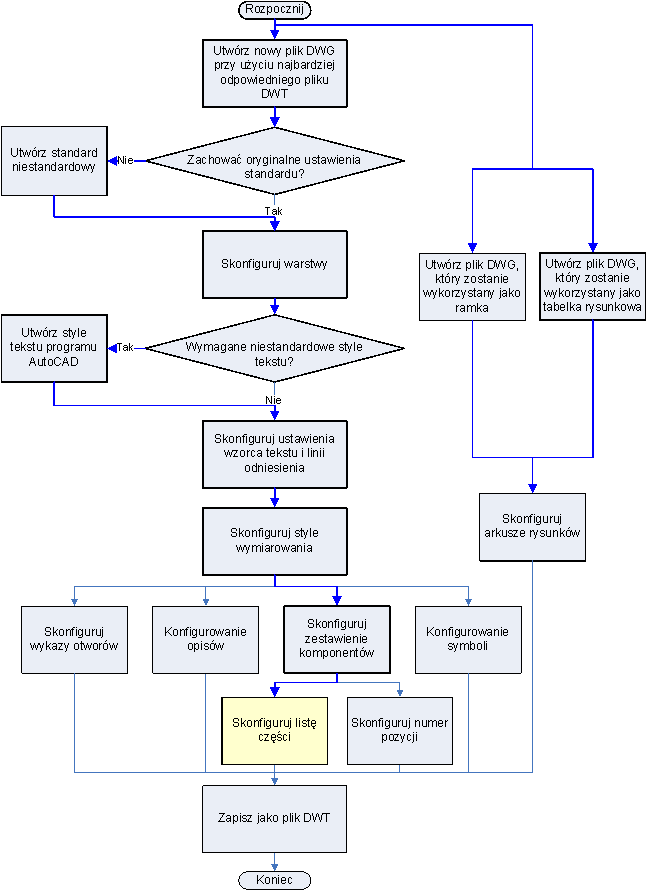

Gdzie jestem w schemacie blokowym?

Szerokości kolumn i wysokości tekstu są następujące:

Właściwość	Tytuł	Szerokość kolumny	Wysokość tekstu w tytule	Wysokość tekstu danych
Element	Element	10 mm	3.5 mm	3.5 mm
ILOŚĆ	ILOŚĆ
NR CZĘŚCI	Numer katalogowy.	20 mm
DESCRIPTION	Opis	50 mm
Norma	Materiał/Norma
DIM	Długość cięcia (mm)	15 mm
MASS	Masa (kg)
TMASS	Łączna masa (kg)
