Informacje na temat wymiany danych między programami Autodesk Civil 3D i Autodesk InfraWorks

Dane programu Autodesk InfraWorks można przenosić do programu Autodesk Civil 3D, odnosząc się do lokalnego modelu programu Autodesk InfraWorks lub pliku IMX wyeksportowanego z programu InfraWorks. Dane programu Civil 3D można przenosić do programu InfraWorks przez utworzenie połączenia z plikiem DWG programu Civil 3D jako źródłem danych.

Proces roboczy wymiany danych

Projekt wstępny można ukończyć w programie InfraWorks, a następnie przenieść model z programu InfraWorks do programu Autodesk Civil 3D w celu kontynuowania projektowania szczegółowego.

Alternatywnie można rozpocząć projekt w programie Civil 3D, a następnie przenieść go do programu InfraWorks, aby utworzyć prezentację projektu lub ukończyć prace projektowe w programie InfraWorks.

Uwaga: Utworzenie połączenia z rysunkiem w programie Civil 3D z poziomu programu InfraWorks wymaga zainstalowania programów InfraWorks i Civil 3D na tym samym komputerze.

Dokończ projektowanie wstępnie w programie InfraWorks	Droga komponentowa utworzona w programie InfraWorks

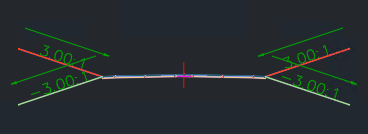

Otwórz model w programie Civil 3D i użyj programu Civil 3D do kontynuowania projektowania szczegółowego	Korytarz utworzony po przeniesieniu drogi komponentowej z programu InfraWorks do programu Civil 3D Zespół utworzony po przeniesieniu drogi komponentowej z programu InfraWorks do programu Civil 3D

Aby uzyskać więcej informacji dotyczących sposobu przenoszenia rysunku z programu Civil 3D do programu InfraWorks, zobacz temat Informacje o wymianie danych z programem Autodesk Civil 3D i Dodawanie danych programu Autodesk Civil 3D do modelu programu InfraWorks w pomocy programu InfraWorks.

Wymagania aplikacji

W celu przenoszenia danych programu Autodesk InfraWorks do programu Autodesk Civil 3D nie jest wymagana instalacja programu InfraWorks na tym samym komputerze co program Civil 3D. Opcja otwarcia lokalnego modelu programu InfraWorks (plik SQLITE) jest jednak dostępna tylko wówczas, gdy program InfraWorks jest zainstalowany na tym samym komputerze. Jeśli program InfraWorks nie jest zainstalowany, dane programu InfraWorks można przenieść do programu Civil 3D za pomocą pliku IMX wyeksportowanego z programu InfraWorks.

Opcja korzystania z pliku DWG programu InfraWorks w programie Civil 3D jest dostępna w przypadku zainstalowania programów Civil 3D i InfraWorks na tym samym komputerze.

Układy współrzędnych i jednostki

Na etapie przygotowań do wymiany obiektów między modelem programu InfraWorks a rysunkiem programu Civil 3D zaleca się stosowanie do następujących wytycznych podczas ustawiania układów współrzędnych i jednostek:

• W modelu programu InfraWorks ustaw LUW (Lokalny Układ Współrzędnych) zgodny z układem współrzędnych, który będzie używany na rysunku programu Civil 3D. Modele programu InfraWorks tworzone za pomocą kreatora modelu używają domyślnie układu współrzędnych LL84, który nie jest obsługiwany w programie Civil 3D. Jeśli rysunek programu Civil 3D nie ma określonego układu współrzędnych lub układy współrzędnych nie są zgodne, układ współrzędnych rysunku można ustawić lub zmienić podczas otwierania modelu programu InfraWorks w programie Civil 3D. Aby przenieść dane programu Civil 3D, należy określić układ współrzędnych rysunku programu InfraWorks.
• W przypadku eksportowania pliku IMX z programu InfraWorks do programu Civil 3D zaleca się określenie docelowego układu współrzędnych dla pliku IMX, który będzie taki sam, jak układ używany na rysunku programu Civil 3D. Aby uzyskać więcej informacji, zobacz temat Otwieranie danych modelu programu InfraWorks w programie Autodesk Civil 3D.
• Jednostki określone dla modelu programu InfraWorks i rysunku programu Civil 3D powinny być takie same. W przypadku modeli programu InfraWorks domyślnie stosowane są jednostki metryczne. Podczas konfigurowania pliku ustawień obiektu w programie Civil 3D należy się upewnić, że katalogi części sieci określone dla sieci drenażowych i planowanych wykorzystują te same jednostki co model programu InfraWorks.

Ustawienia obiektu

Plik ustawień obiektu określa typy obiektów programu InfraWorks, które mają być przeniesione do programu Civil 3D, oraz ich ustawienia. Można skonfigurować wiele plików do obsługi różnych scenariuszy.

Wstępnie zdefiniowane pliki ustawień obiektu znajdują się w następujących folderach:

• C:\ProgramData\Autodesk\C3D 2019\plk\Data\InfraWorks Object Settings\Metric
• C:\ProgramData\Autodesk\C3D 2019\plk\Data\InfraWorks Object Settings\Imperial

Dostępne są następujące wstępnie zdefiniowane pliki ustawień obiektu:

• All Objects.xml: pobiera wszystkie typy obiektów programu InfraWorks
• Design Objects.xml: pobiera tylko obiekty projektu programu InfraWorks
• Planning Objects.xml: pobiera tylko obiekty planowania programu InfraWorks

Dane programu InfraWorks, które można przenosić do programu Civil 3D

W poniższej tabeli przedstawiono typy obiektów modeli programu InfraWorks, które można przenieść do programu Civil 3D, oraz informacje o tym, jakimi stają się typami obiektów rysunku w programie Civil 3D.

Obiekty modeli programu InfraWorks	Obiekty rysunku programu Civil 3D	Uwagi odnośnie wymiany danych
Powierzchnie terenu	Powierzchnie TIN	Powierzchnie terenu są przenoszone do programu Civil 3D jako AIW_Existing_Ground, AIW_Existing_Transportation i AIW_Proposed_Ground.
Narzędzia planowania	Sieci rurociągów (typ narzędzia = niezdefiniowane)	Narzędzia planowania w programie InfraWorks to rurociągi ze standardowymi złączami rurociągowymi (zamiast wlotów i włazów) z niezdefiniowanym typem narzędzia. Do sieci rurociągów w programie Civil 3D dodano właściwość o nazwie Typ narzędzia. W przypadku sieci planowanych przenoszonych z programu Civil 3D do programu InfraWorks jest ona ustawiona jako Niezdefiniowane. Wszystkie rury są tworzone z użyciem pierwszej części w wybranym katalogu rur. Wszystkie struktury są tworzone jako struktury puste.
Planowanie dróg	Linie trasowania	Planowane drogi to drogi, które są tworzone za pomocą narzędzia dodawania dróg programu InfraWorks lub podczas przenoszenia danych odzwierciedlających istniejące warunki do modelu.
Projektowanie dróg Uwaga: Drogi utworzone w programie Autodesk InfraWorks 2019 są drogami planowanymi lub drogami komponentowymi. Aby uzyskać więcej informacji, zobacz temat Informacje o drogach planowanych i drogach komponentowych.	Linie trasowania, profile poziomu projektowanego, profile terenu istniejącego (opcjonalnie)	Opcja służąca do tworzenia istniejących profili powierzchni terenu została określona w pliku ustawień obiektu.
Drogi komponentowe	Linie trasowania, niwelety, profile istniejącego terenu (opcjonalnie), zespoły, korytarze	Zespoły komponentów programu InfraWorks są odwzorowywane na następujące podzespoły po otwarciu modelu programu InfraWorks w programie Civil 3D. Komponent drogi komponentowej programu InfraWorks Podzespół programu Civil 3D BatteredCurb PodstawowyKrawężnik Curb PodstawowyKrawężnik CurbAndGutter PodstawowyKrawężnikIŚciek FixedSlopeDaylight SzerokośćMaksRzutowania FixedWidthDaylight RzutowanieDoOdsunięcia JerseyBarrier PodstawowaBariera Lane PodstawowyPasRuchu Shoulder PodstawowePobocze Sidewalk PodstawowyChodnik SlopedMedian PasRozdzielającyPłaskiZBarierą
Skrzyżowania	Skrzyżowania z liniami trasowania wyłukowania krawędzi	Skrzyżowania programu InfraWorks są konwertowane na statyczne linie trasowania wyłukowania krawędzi w programie Civil 3D zamiast skrzyżowań w następujących przypadkach: Jeśli skrzyżowanie składa się z więcej niż czterech odgałęzień Jeśli skrzyżowanie wykorzystuje prosty łuk ze zwężonym wyłukowaniem krawędzi Jeśli linie środkowe skrzyżowania w kształcie litery T w rzeczywistości się nie przecinają Jeśli odsunięcia znajdujące się po tej samej stronie drogi w skrzyżowaniu nie są równe, tak jak przedstawiono na poniższej ilustracji, gdzie odsunięcie 1 jest szersze niż odsunięcie 2:
Sieci drenażowe	Sieci rurociągów (typ narzędzia = drenaż)	Sieci drenażowe w programie InfraWorks to rurociągi z wlotami i włazami zamiast standardowych złączy rurociągowych i mające typ narzędzia drenaż. Do sieci rurociągów w programie Civil 3D została dodana właściwość o nazwie Typ narzędzia. W przypadku sieci drenażowych przenoszonych z programu Civil 3D do programu InfraWorks jest ona ustawiona na Drenaż. We właściwościach struktury programu Civil 3D włazom jest przypisana właściwość Pokrywa, a wlotom właściwość Kratka. Katalogi części (Standardowy katalog drenażu — jednostki calowe oraz Standardowy katalog drenażu — jednostki metryczne) zostały uwzględnione w programie Civil 3D, aby można było z nich korzystać podczas przenoszenia wlotów i włazów programu InfraWorks do programu Civil 3D. Struktury wlotów i włazów będą używały odpowiadających im części z katalogów w jednostkach calowych lub metrycznych. W przypadku rur stosowany będzie najbardziej zbliżony kształt, materiał i rozmiar z określonego katalogu rur. Podczas otwierania modelu programu InfraWorks w programie Civil 3D zostaje utworzona lista części sieci rurociągów o nazwie Import, która zawiera tylko potrzebne części.
Pokrycia (modyfikowanie terenu)	Polilinie 3D	Uwzględniono tylko pokrycia modyfikujące teren programu InfraWorks.
Powierzchnie wody	Polilinie 3D
Mosty	Bryły 3D	Przegląd procesu wymiany danych w przypadku mostów zawiera temat Bridge Design: Otwieranie projektu mostu w programie Civil 3D (wideo) w pomocy programu InfraWorks.
Ronda	Ronda	Ronda są przenoszone do programu Civil 3D jako nowy typ obiektu ronda wprowadzony w programie AutoCAD Civil 3D 2017 wraz z integracją funkcji rond programu Autodesk Vehicle Tracking. Rond przeniesionych do programu Civil 3D lub utworzonych w nim nie można przenieść z powrotem do programu InfraWorks. Uwaga: Podczas importowania ronda należy również zaimportować drogi stanowiące wloty ronda.

Uwaga: Linie trasowania tworzone w programie Civil 3D na podstawie danych programu InfraWorks nie są przypisane do obszaru.

Dane programu Civil 3D, które można przenosić do programu InfraWorks

W poniższej tabeli przedstawiono typy obiektów rysunku programu Civil 3D, które można przenieść do programu InfraWorks, oraz informacje o tym, jakimi stają się typami obiektów modelu.

Obiekt rysunku programu Civil 3D	Obiekt modelu programu InfraWorks	Uwagi odnośnie wymiany danych
Powierzchnie TIN	Powierzchnie terenu	Wszystkie powierzchnie będą uwzględnione w panelu Źródła danych w programie InfraWorks. Jeśli powierzchnia przenoszona do programu InfraWorks przesłania inne powierzchnie, ustawienia kolejności warstw powierzchni terenu można zmienić w oknie dialogowym Warstwy powierzchni, do którego można uzyskać dostęp w panelu Źródła danych.
Linie trasowania i profile	Drogi komponentowe (geometria pozioma i pionowa)	Do programu InfraWorks można przenosić jako drogi komponentowe tylko linie trasowania typu Oś. W przypadku każdej drogi komponentowej w programie InfraWorks używany jest pojedynczy profil. Używana jest pierwsza niweleta utworzona na rysunku programu Civil 3D. Korzystając z narzędzia Widok profilu w programie InfraWorks, można przejrzeć geometrię profilu. Drogi komponentowe tworzone w programie InfraWorks na podstawie obiektów programu Civil 3D są tylko do odczytu. Niektóre typy elementu profilu nie są przenoszone do programu InfraWorks.
Korytarze i powierzchnie korytarza	Drogi komponentowe, pokrycia i powierzchnie terenu	W programie InfraWorks można określić używany styl zespołu drogi komponentowej w oknie dialogowym Konfiguracji źródła danych. W celu poprawnej wizualizacji korytarzy w programie InfraWorks zaleca się utworzenie co najmniej jednej powierzchni korytarza w programie Civil 3D do przeniesienia do programu InfraWorks (na przykład powierzchni przedstawiającej górną część korytarza). Powierzchnia korytarza modeluje teren w programie InfraWorks. Style łączy w programie Civil 3D służą do tworzenia pokryć w programie InfraWorks, które przedstawiają materiały korytarza. Pokrycia umożliwiają stylizowanie różnych komponentów korytarza, takich jak nawierzchnia. Można zaimportować zestaw reguł stylów do programu InfraWorks, który ma być wykorzystywany w przypadku domyślnych stylów łączy programu Autodesk Civil 3D. W przypadku korzystania z niestandardowych stylów łączy należy reguły definicji stylu.
Sieci rurociągów	Rurociągi z wlotami i włazami lub złącza rurociągowe	Jeśli struktura na rysunku programu Civil 3D ma typ narzędzia określony jako Drenaż i wykorzystuje część z katalogu Standardowy katalog drenażu — jednostki calowe lub Standardowy katalog drenażu — jednostki metryczne, to podczas ponownego przeniesienia do programu InfraWorks zostanie jej przypisana część z tego katalogu części. Jeśli rodzina części i identyfikatory rozmiaru odpowiadają części z katalogu części programu InfraWorks, to zostanie użyta dokładnie ta sama część. Jeśli rodzina części i identyfikatory rozmiaru nie są zgodne z częścią z katalogu części programu InfraWorks, to użyta zostanie domyślna część (właz znaleziony jako pierwszy). Ważne: Jeśli zarówno w programie InfraWorks, jak i w programie Civil 3D, w przypadku złączy/struktur rurociągowych są używane części z katalogu Standardowy katalog drenażu — jednostki calowe lub Standardowy katalog drenażu — jednostki metryczne, a sieć ma typ narzędzia Drenaż, to w obu aplikacjach zostanie użyta ta sama część. Jeśli struktura na rysunku programu Civil 3D nie ma określonego typu narzędzia Drenaż, to część zostanie utworzona jako standardowe złącze rurociągu.
