Ćwiczenie 1: Tworzenie mapy

Tworzenie mapy należy rozpocząć od przypisania układ współrzędnych. Dzięki temu w programie AutoCAD Map 3D toolset można przekształcić dodawane dane w celu odpowiedniego wyrównania na mapie.

Aby utworzyć mapę, należy:

1. Jeśli jeszcze nie wykonano kopii plików przykładów, skopiuj te pliki do samouczków do katalogu na dysku twardym.
2. Uruchom program AutoCAD Map 3D toolset.
3. Kliknij opcję NowyRysunek. Użyj szablonu map2d.dwt.
4. Do mapy przypisz układ współrzędnych.
   • Przełącz Panel zadań na Eksploratora mapy.

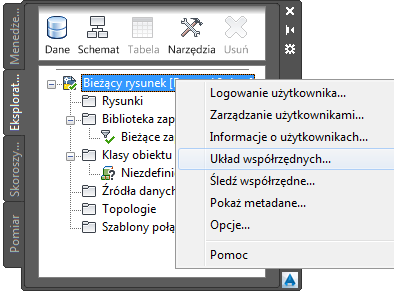

   • Prawym przyciskiem myszy kliknij pozycję Bieżący rysunek, a następnie wybierz opcję Układ współrzędnych.


     Ustaw układu współrzędnych za pomocą Eksploratora mapy.

   • Wpisz CA-I i kliknij przycisk OK, aby ustawić układ współrzędnych.

Aby kontynuować, przejdź do części Ćwiczenie 2: Dodawanie danych do mapy
