Para chanfrar um canto especificando um comprimento e um ângulo (AutoCAD Mechanical Toolset)

Você pode chanfrar um canto especificando a distância em um lado do chanfro e o ângulo do chanfro.

1. Clique na guia Iníciopainel Modificarmenu suspenso ArredondamentoChanfro. Pesquisa
2. Clique na <guia atual>painel Opções de chanfroÂngulo. Pesquisa
3. Na faixa de opções, no painel Opções de chanfro, verifique o comprimento e o ângulo do chanfro. Para alterar os comprimentos de chanfro:
   1. Clique na <guia atual>painel Opções de chanfromenu suspenso Primeiro chanfro. Pesquisa
   2. Selecione um valor para o primeiro comprimento.
   3. Clique na <guia atual>painel Opções de chanfromenu suspenso Ângulo de chanfro. Pesquisa
   4. Selecione um valor para o ângulo do chanfro.
4. Clique em um espaço vazio na área de desenho.

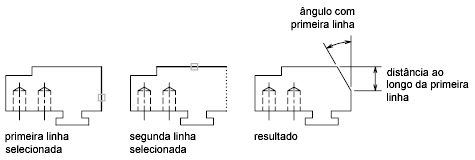

5. Selecione a primeira linha que forma o canto.
6. Selecione a segunda linha que forma o canto.
7. Pressione ESC para sair do comando.
