Para chanfrar um canto especificando distâncias (AutoCAD Mechanical Toolset)

Você pode chanfrar um canto especificando distâncias qualquer lado do chanfro.

1. Clique na guia Iníciopainel Modificarmenu suspenso ArredondamentoChanfro. Pesquisa
2. Clique na <guia atual>painel Opções de chanfroDistância. Pesquisa
3. Na faixa de opções, no painel Opções de chanfro, verifique os valores de comprimento de chanfro. Para alterar os comprimentos de chanfro:
   1. Clique na <guia atual>painel Opções de chanfromenu suspenso Primeiro chanfro. Pesquisa
   2. Selecione um valor para o primeiro comprimento.
   3. Clique na <guia atual>painel Opções de chanfromenu suspenso Segundo chanfro. Pesquisa
   4. Selecione um valor para o segundo comprimento.
4. Clique em um espaço vazio na área de desenho.

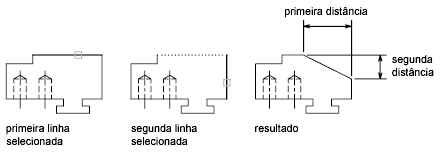

5. Selecione a primeira linha que forma o canto.
6. Selecione a segunda linha que forma o canto.
7. Pressione ESC para sair do comando.
