Cria um percurso rotacionando a peça em torno do eixo de indexação. O eixo é geralmente o eixo Z num documento torno/fresa e X num documento de fresamento. Fresamento rotativo cria percursos que cortam superfícies sem a necessidade de wrap. Num documento torno/fresa, a figura precisa apresentar a opção Cortar com ferramenta X selecionada na guia Eixo Ferr. antes que você possa criar uma operação com rotação. O ângulo da ferramenta X também precisa ser 0
.
Você pode controlar fresamento rotativo quatro eixos com as seguintes configurações.
Opções de estratégia
Esses atributos estão disponíveis na página Estratégia do assistente de Nova Figura e na guia Estratégia no diálogo de Propriedades da Figura.
Selecione um estilo de corte entre:
-
Linear
Fresamento rotativo em linha faz com que a ferramenta cruze ao longo do eixo de indexação em linhas retas, com o eixo rotativo somente usado no final de cada passo para reposicionar a peça.
-
Circular
Em fresamento circular, a peça é rotacionada com a ferramenta numa posição fixa, efetivamente usinando um círculo. A ferramenta então avança pelo valor necessário e usina o próximo círculo.
- Espiral
Uma espiral contínua é cortada ao longo do comprimento da peça quando fresamento em espiral é utilizado. Para assegurar um acabamento limpo, um círculo completo é cortado nas duas extremidades. Como a rotação é contínua, somente fresamentos Concordante e Discordante estão disponíveis (assim, você precisa possuir um cabeçote rotativo que possa executar um número ilimitado de rotações).
Offset Y é uma distância para evitar corte no centro da ferramenta.
Opções de fresamento
Esses atributos estão disponíveis na guia Fresamento no diálogo de Propriedades da Figura.
Ângulo início/fim — Insira as posições angulares onde você deseja que a usinagem comece e termine. Somente se aplica a fresamento Linear ou Circular. Os limites angulares são medidos em sentido anti-horário quando visualizados ao longo do eixo Z positivo. A área usinada fica entre os ângulos inicial e final.

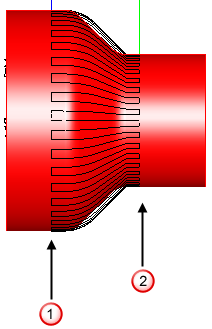

Coord inic./final index. — Para limitar a área de corte ao longo do eixo indexado, configure Coord inic. index. e Coord final index. Para um documento torno/fresa, esses parâmetros controlam a extensão dos percursos ao longo do eixo Z. Para um documento de fresamento 4-eixos, são valores ao longo do eixo de indexação.
Coordenada inicial de indexação
Coordenada final de indexação
Passo lat. — Para fresamento Circular, insira a distância entre cortes circulares. Para fresamento em Espiral, insira a distância que a ferramenta percorre numa volta completa ao longo do eixo de indexação.
Âng. passo lat. — Para fresamento Linear, insira a distância entre os cortes lineares como um ângulo em torno do eixo de indexação.
