Adicionar uma nota com uma linha de chamada

Anexe uma nota de texto a uma vista ou geometria específica, ajustando o formato do texto, a medida e a linha de chamada.

Texto da chamada de detalhe permite adicionar notas com linhas de chamada de detalhe ao desenho. Se for associada uma linha de chamada de detalhe de nota a uma vista ou a uma geometria dentro de uma vista, a nota será movida ou removida quando a vista for movida ou removida.

Nota: O texto da chamada de detalhe especificado no estilo de padrões de objetos da norma de desenho ativa controla o formato de texto padrão.

Dica: Ao criar uma linha de chamada, mantenha a tecla CTRL pressionada para ativar o snap na linha de chamada em etapas de 15°.

Adição de uma nota com uma chamada de detalhe

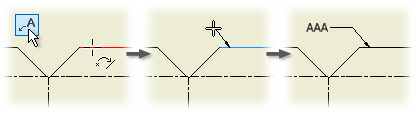

Na faixa de opções, clique na guia Anotar painel Texto Texto da chamada de detalhe. Na janela de desenho, clique para definir o ponto inicial da linha de chamada de detalhe. Se for inserido o ponto em uma aresta ou em um ponto ressaltado, a linha de chamada de detalhe será associada à aresta ou ao ponto. Para criar uma linha de referência, arraste o ponto de vínculo da chamada de detalhe ao longo da aresta. Desloque o cursor e clique para adicionar um vértice à linha de chamada de detalhe. É possível adicionar tantos vértices quanto for necessário. Clique com o botão direito do mouse na localização para o texto e selecione Continuar para abrir a caixa de diálogo Formatar texto. Na caixa de diálogo Formatar texto, insira o texto na caixa correspondente. É possível utilizar as opções da caixa de diálogo para adicionar símbolos e parâmetros com nome ou alterar o formato do texto. Mostre-me como inserir texto da chamada de detalhe em um desenho Nota: Quando é alterado o formato do texto na caixa de diálogo, só é alterado o subestilo de texto do estilo de cota deste texto. Para alterar o formato padrão de todo o texto, altere o subestilo de texto especificado ou altere o estilo de padrões de objetos para especificar um estilo de cota diferente.

Editar texto da chamada de detalhe

É possível editar o texto ou alterar os símbolos ou parâmetros da nota.

1. Selecione o texto da chamada de detalhe, clique com o botão direito do mouse e selecione Editar texto da chamada de detalhe no menu.
2. Na caixa de diálogo Formatar texto, clique na caixa de texto para definir o ponto de inserção. É possível excluir ou adicionar texto, ou utilizar as opções da caixa de diálogo para adicionar símbolos e parâmetros com nome, ou alterar o formato do texto.

Alterar os atributos da unidade do texto da chamada de detalhe

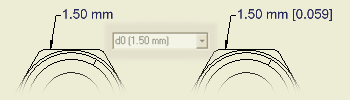

É possível definir o texto da chamada de detalhe para exibir os parâmetros em unidades de medida duplas. Deste modo, será exibido nas unidades especificadas na norma de desenho associada e nas unidades alternativas definidas.

1. Selecione o texto da chamada de detalhe, clique com o botão direito do mouse e selecione Editar atributos de unidade no menu.
2. Clique para remover a marca da lacuna de seleção Usar notação padrão.
3. Defina os atributos.

Para editar uma ponta de seta

É possível alterar o símbolo de extremidade da linha de chamada de detalhe.

1. Selecione o texto da chamada de detalhe, clique com o botão direito do mouse e selecione Editar seta no menu.
2. Na caixa de diálogo Alterar seta, clique na seta e selecione a extremidade na lista.

Adicione um vértice à linha de chamada

É possível adicionar pontos à linha de chamada de detalhe e arrastar os pontos para definir vértices adicionais na linha.

1. Selecione o texto da chamada de detalhe, clique com o botão direito do mouse e, a seguir, selecione Adicionar vértice ou chamada de detalhe no menu.
2. Desloque o cursor sobre a linha e clique para inserir o novo ponto.
3. Clique no novo ponto e arraste para a localização desejada.

Altere o estilo enquanto cria texto da chamada de detalhe

No painel Formato da guia Anotar, clique na seta da lista Estilo e selecione um estilo.

Alterar o estilo do texto da chamada de detalhe existente

Selecione o texto da chamada de detalhe que deseja alterar e, a seguir, no painel Formato da guia Anotar, clique na seta situada na lista Estilo e selecione um estilo.
