Para trabalhar com versões futuras de arquivos de montagem

Faça referência a futuras versões (mais recentes) dos arquivos de montagem do Inventor em uma versão anterior do Inventor.

É necessário que as atualizações mais recentes estejam instaladas para que sua versão do Inventor possa oferecer suporte a futuros arquivos do Inventor. As atualizações podem ser baixadas por meio do aplicativo da área de trabalho Autodesk ou em https://manage.autodesk.com. As atualizações não serão fornecidas para versões antigas do Inventor para as quais já não há suporte.

Para inserir ou abrir uma versão futura de um arquivo de montagem

Esse fluxo de trabalho cria uma referência a uma futura versão de um arquivo de montagem em um arquivo de montagem.

1. Abra ou insira uma futura versão de um arquivo de montagem:

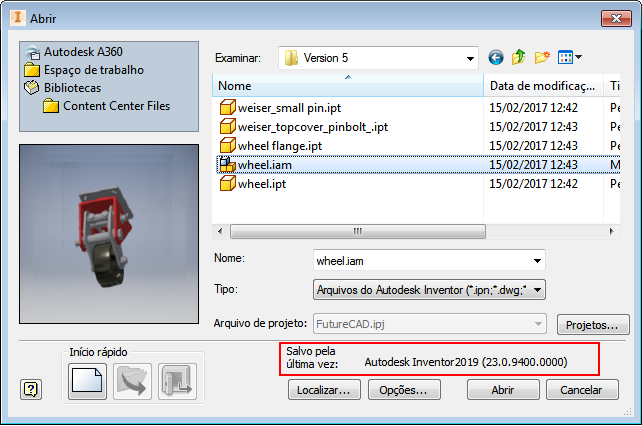

   • Arquivo Abrir.

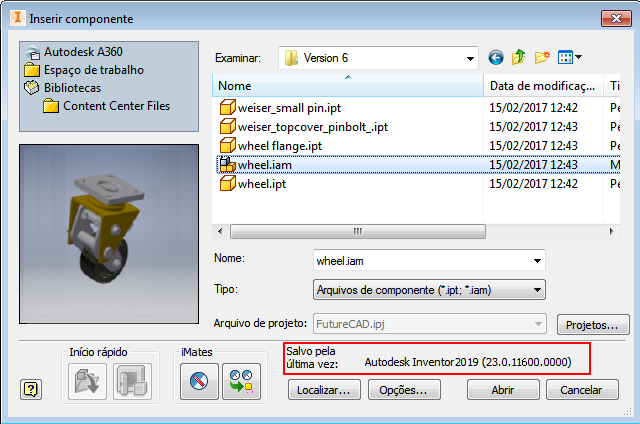

   • Em um arquivo de montagem, na faixa de opções, clique na guia Montar painel Componente Inserir.
2. Procure e selecione o futuro arquivo de montagem (.iam) para abri-lo.



3. Como alternativa, clique em Opções para abrir a caixa de diálogo Opções do arquivo e especifique a Representação posicional e de vista de projeto. Clique em Ok.
4. Na caixa de diálogo Inserir componente, clique em Abrir. Corpos sólidos e de superfície são criados.

   É possível inserir várias instâncias, conforme necessário.

Arquivo resultante

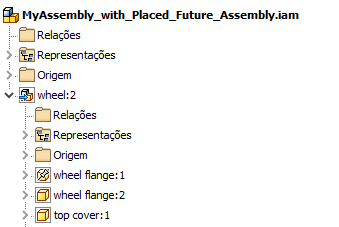

• O navegador exibe o arquivo futuro de referência. Os nós de componentes são diferentes dos componentes nativos do Inventor.



• É possível alterar a representação do arquivo futuro inserido no nó do navegador. Para isso, clique com o botão direito do mouse na opção de menu Editar representação.
• É possível substituir o arquivo futuro inserido por outro componente do nó navegador. Para isso, use a opção do menu de contexto Componente Substituir tudo. Não há suporte para a substituição de componentes por um arquivo futuro

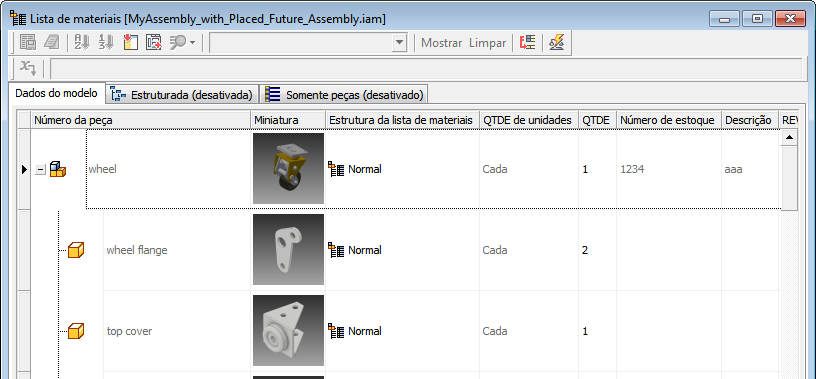

• A lista de materiais exibe os componentes indicados na montagem.

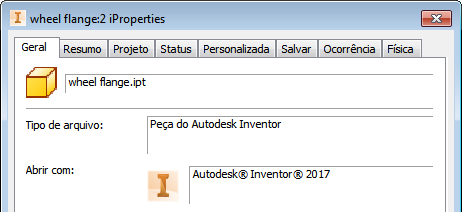

• As iProperties das peças futuras estão disponíveis.



• A montagem pode ser salva e reaberta por qualquer instalação do Inventor que seja da mesma versão.

Para derivar uma versão futura de um arquivo de montagem

Esse fluxo de trabalho cria uma referência a uma futura versão de um arquivo de montagem em um arquivo de peça.

1. Em um arquivo de peça: na faixa de opções, clique na guia Gerenciar painel Inserir Derivar .
2. Procure e selecione o futuro arquivo de montagem (.iam) para abri-lo.



3. Como alternativa, clique em Opções para abrir a caixa de diálogo Opções do arquivo e especifique a Representação posicional e de vista de projeto. Clique em Ok.
4. Na caixa de diálogo Abrir arquivo, clique em Abrir. Corpos sólidos e de superfície são criados.

Arquivo resultante

• O navegador exibe o arquivo futuro de referência.



• A operação de montagem derivada pode ser editada.
• O arquivo pode ser salvo e reaberto por qualquer instalação do Inventor que seja da mesma versão.
