Não disponível no Inventor LT
Análise de tensão
Alterar o fator de segurança para materiais ativa uma nova mensagem de aviso. Ao atribuir materiais em Análise de tensão, se o Fator de segurança de Resistência ao escoamento for alterado para Resistência máxima à tração (UTS), uma mensagem de aviso será exibida. O aviso indica que o cálculo do fator de segurança de um ou mais materiais se baseia em UTS. A UTS utiliza tensão principal e é adequada a todos os materiais frágeis.
Desempenho de montagens grandes
A opção Desativar refinamento automático é adicionada às Opções do aplicativo, guia Exibição. A desativação do refinamento automático fornece uma exibição do modelo de resolução mais baixa e melhora o desempenho de gráficos de grandes montagens, como ao alterar o nível de detalhe. O facetamento de baixa resolução é usado até que seja selecionado o comando Refinar aparência na guia Vista.
Dica: A desativação do refinamento também pode melhorar o desempenho de gráficos em modelos complexos.
Substituir componentes selecionados
O comando Substituir agora admite mais de uma única seleção de componente. Várias seleções de componentes similares ou diferentes podem ser feitas antes ou após o comando Substituir ser chamado.
Análise de interferências
A nova funcionalidade a seguir é adicionada ao fluxo de trabalho Analisar interferência.

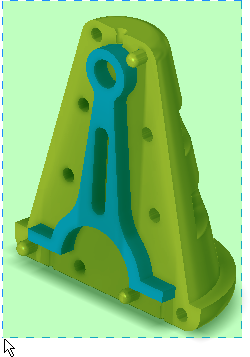

- É possível usar uma janela de seleção por intersecção para adicionar componentes ao conjunto de seleção. Anteriormente, os componentes eram selecionados um de cada vez.

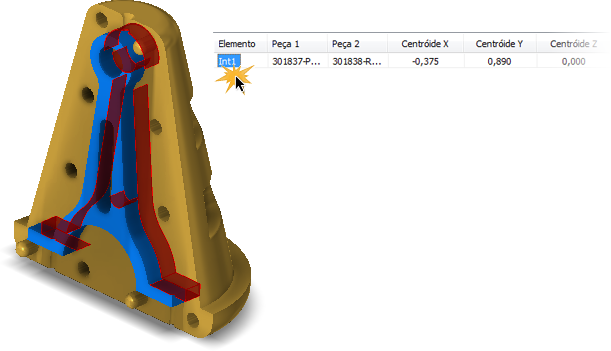

- Agora é possível aplicar o zoom a uma interferência. Se interferências forem detectados, expanda a caixa de diálogo e clique duas vezes em uma entrada para aplicar o zoom à interferência.
Padrão de montagem

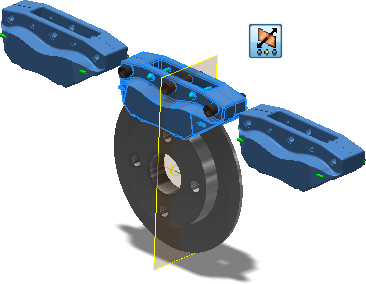

A opção Plano médio é adicionada ao comando Padrão da montagem. Selecione a opção Plano médio para criar um padrão distribuído nos dois lados do componente original.
Agir em várias restrições inválidas

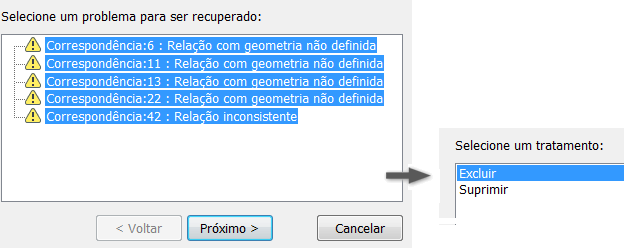

Agora é possível selecionar várias restrições inválidas no Design Doctor e excluí-las ou suprimi-las.
