Com o Inventor 2016, você poderá ultrapassar limites geralmente associados à modelagem 3D e terá uma experiência de projeto inestimável que conectará você, os dados, as pessoas e os processos envolvidos na execução do trabalho. O Inventor 2016 oferece ferramentas paramétricas, de edição direta e de projeto de forma livre, permite conectar associativamente os dados do Inventor a formatos de CAD não nativos e permite integrar totalmente dados elétricos e dados mecânicos em um único projeto. Com todos esses recursos, o Inventor 2016 ajudará você a se conectar com seu projeto como nunca antes.
O Inventor 2016 R2 fornece aprimoramentos essenciais e novas ferramentas para melhorar o desempenho do produto por meio de simulação e conceito prévios de peças leves, fluxos de trabalho mais eficientes de dados de projetos elétricos e mecânicos e muito mais.
O Inventor 2016 R3 inclui novas ferramentas que abrem o processo de criação de projeto e melhoram a colaboração em toda a equipe.

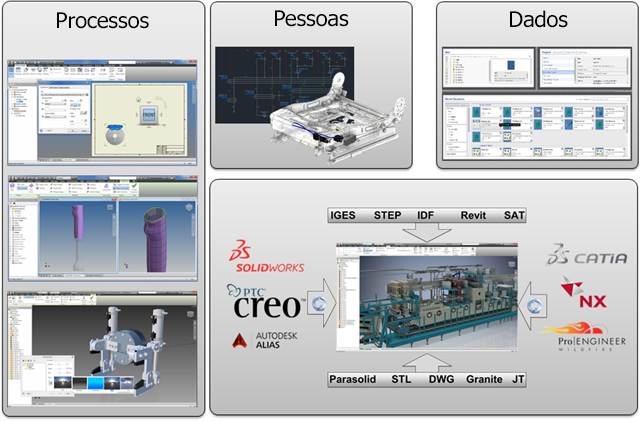

Trabalhar de forma mais eficaz em um ambiente de múltiplos CADs
Nova tecnologia para importar arquivos de outros sistemas de CAD.
- A importação associativa de dados CAD a partir de arquivos CATIA, SolidWorks, NX, Pro-E/Creo e Alias permite manter um vínculo com o arquivo selecionado. A geometria importada no Inventor é atualizada quando o modelo é alterado.
- O suporte a importação seletiva permite que você só leia as geometrias importantes para você, o que acelera o processo de importação: a nova guia Selecionar permite que você especifique que objetos serão importados durante a importação de um arquivo CATIA, SolidWorks, Pro-E/Creo, NX, Alias, STEP, IGES ou Rhino.
- O suporte a multissegmentação foi habilitado. Isso permite que o Inventor use com mais eficiência o hardware disponível no qual está sendo executado. Como resultado, você perceberá uma melhora no desempenho quando trabalhar em arquivos de outros sistemas CAD.
- As opções para a importação de arquivos CATIA, SolidWorks, Pro-E/Creo, NX, Alias, STEP, IGES, Rhino, SAT e Parasolid Binary são simplificadas e oferecem opções claras de importação.
DWG associativo
- Insira rapidamente um arquivo DWG do AutoCAD em um arquivo de peça do Inventor como uma subjacência DWG utilizando o comando Importar da guia Modelo 3D, painel Criar.
- É possível adicionar relações de montagem a geometria subjacente.
- Use o comando Projetar geometria DWG para projetar geometria DWG, polilinhas, contornos abertos ou fechados e blocos DWG. Em seguida, você pode utilizar os elementos de esboço projetados para criar operações de modelagem.
- Os modelos 3D do Inventor baseados na geometria DWG são atualizados quando a geometria 2D é alterada no AutoCAD.
Interoperabilidade entre o AutoCAD Electrical e o Inventor
- O novo vínculo Eletromecânico entre o Inventor e o AutoCAD Electrical oferece um intercâmbio de dados perfeito entre projetos elétricos 2D e 3D.
- Quando você cria um vínculo entre uma montagem do AutoCAD Electrical e uma montagem do Inventor (não disponível no Inventor LT), os arquivos de projeto se tornam associativos: as alterações de dados de projeto feitas em um produto são atualizadas em outro por sincronização.
- O comando Vista de localização, situado na nova guia Eletromecânico da faixa de opções Montagem no Inventor (não disponível no Inventor LT), exibe os dispositivos e a fiação contidos tanto nos desenhos do AutoCAD Electrical quanto nas montagens do Inventor.
Criação de formas
- Trabalhe com superfícies abertas ou formas fechadas.
- Converta faces de modelo existentes em geometria de forma livre para refinar a forma.
- O novo comando Espessura de forma livre cria sólidos, superfícies de deslocamento ou paredes da casca.
- Remova a solda de arestas para dividir e mover um segmento de corpo de forma livre.
- Exclua faces.

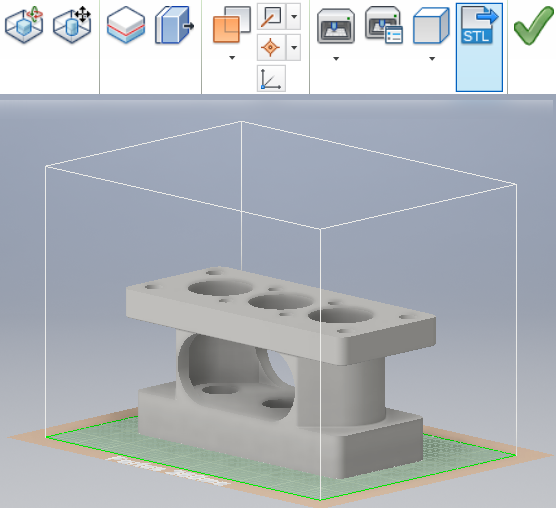

Ambiente de impressão em 3D
É adicionado um novo ambiente, que permite posicionar e orientar seu projeto dentro do espaço de impressão para a impressora 3D selecionada. Você também pode atualizar a peça no ambiente de impressão que não afeta o documento de origem. Quando terminar, você poderá enviar os resultados para o Print Studio ou outro software de impressão para começar a imprimir a peça.
Ambiente de desenho
- A criação da vista de desenho é simplificada e utiliza ferramentas na tela.
- Há novas opções para a formatação de texto: marcadores e numeração, texto riscado, formatação aprimorada (todas letras maiúsculas, capitalização de título, minúsculas).
- Símbolos de tolerância geométrica e de textura da superfície são atualizados de acordo com as normas mais recentes.
- Há muitos símbolos gráficos novos disponíveis, que podem ser inseridos em vários tipos de anotações de desenho.
- Estilos de balão de referência podem usar formas personalizadas de balão de referência.
- A nova opção Chamada de detalhe de segmento único permite que você crie anotações de desenho com um segmento de chamada de detalhe único.
- É possível alinhar as anotações de desenho verticalmente, horizontalmente ou a uma aresta.
- Crie um esboço de vista em um modelo com operações de trabalho incluídas e selecione-as com o comando Projetar Geometria.
- Acesse e compartilhe rapidamente a sua coleção de símbolos de esboço através de uma nova biblioteca externa de símbolos de esboço. Esta biblioteca é um arquivo de desenho do Inventor que, por padrão, está localizado em uma subpasta da localização do Design Data do projeto. Esse novo recurso oferece as seguintes funções:
- Uma operação de pesquisa e filtragem na caixa de diálogo Biblioteca de símbolos de esboço.
- Visualize o esboço em um painel de visualização da caixa de diálogo antes de inserir o esboço.
- O estado de expansão do navegador permanece durante toda a sessão ao colocar os símbolos de esboço.
- A Biblioteca de símbolos de esboço pode ser criada nos formatos IDW e DWG, o que permite a inserção de símbolos contidos no arquivo de biblioteca em um dos formatos.
- Salve os símbolos de esboço em uma biblioteca personalizada.
Inicialização e experiência de aprendizagem aprimoradas
- Painéis móveis e redimensionáveis do Início do Inventor.
- O Início fornece melhor acesso a tarefas de arquivo comuns.
- É possível remover arquivos da lista de documentos recentes.
- O status do Vault é exibido na lista de documentos recentes.
- Crie atalhos personalizados para fornecer acesso rápido a locais e arquivos usados com frequência.
- O conteúdo da Ajuda foi editado para fornecer melhores resultados de pesquisa.
- O conteúdo de tópicos foi combinado para reduzir o número de cliques.
Aprimoramentos de gráficos/visualização/Studio
Estes são alguns destaques:
- Todos os estilos de iluminação do Inventor Studio agora são associados a uma IBL. Um estilo de iluminação pode não ter luzes locais, mas precisa ter uma IBL.
Os estilos de iluminação criados a partir da iluminação baseada em imagens (IBL - Image Based Lighting) fornecem melhores fontes de iluminação no Inventor Studio, com uma rica coleção de IBL.
Agora, quando você entra no ambiente do Studio, todas luzes locais herdadas estão desabilitadas por padrão. É recomendável usar a IBL para obter melhores resultados da renderização. Você pode ativar manualmente luzes locais específicas quando necessário.
Todos os estilos de iluminação recém-criados são associados automaticamente à IBL padrão. Se desejar, você poderá trocar a IBL associada por outra IBL.
- O efeito visual aprimorado do estilo visual sombreado o torna mais consistente com o estilo visual realista.

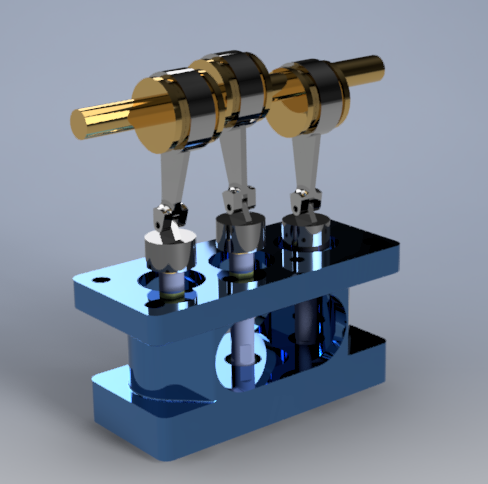

- O mecanismo de renderização do Inventor Studio foi alterado para RapidRT com configurações avançadas e agora pode oferecer uma melhor qualidade de renderização.
- As configurações de ilustração da renderização do Studio foram movidas para a guia Vista
painel Aparência menu suspenso Estilos Visuais. O novo e aprimorado comando Ilustração Técnica cria um efeito de ilustração realista na janela de desenho.
Aprimoramentos no fluxo de trabalho
Entre os diversos aprimoramentos, estão:
- Use a tecla Escape (Esc) para cancelar uma operação em processos selecionados.
- Várias melhorias na produtividade das caixas de diálogo.
- Adicione à barra de tarefas todos os estilos de posicionamento lado a lado de janelas.
- Encaixe o navegador do Inventor em qualquer aresta da janela do aplicativo.
- A opção Ocultar todas as cotas do esboço agora está disponível no menu Visibilidade do objeto.
- Configuração de regras externas Importar/Exportar para o iLogic (não disponível no Inventor LT).

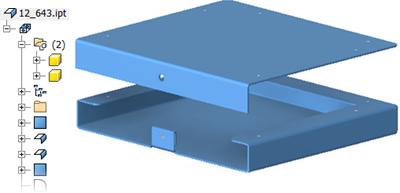

- Foi adicionado suporte a vários corpos para chapas de metal.
- Foi adicionado a muitos comandos suporte a raio da vergadura zero.
- A espessura do material é detectada quando uma peça é convertida em peça de chapa de metal.
- A ferramenta de puncionamento exibe uma contagem das seleções de centro.
Aparência da peça e substituições de corpo, operação ou cor de face podem ser salvas a partir da peça derivada para a nova peça
Uma nova opção do componente Usar Substituições de Cores foi adicionada às caixas de diálogo Montagem Derivada (não disponível no Inventor LT), Peça Derivada, Criar Peça e Criar Componente. Selecionar essa opção fará com que a o corpo e a aparência da peça e a operação ou cor de face da substituição sejam transferidos da peça derivada para a nova.
Configuração de tubos e tubulações (não disponível no Inventor LT )
Agora você pode personalizar os nomes de arquivo para os acessórios e preencher os números de peça na lista de peças no ambiente de desenho. Anteriormente, você podia apenas alterar o nome dos seus itens de conduíte, mas agora também pode atualizar acessórios.
- A inclinação de faces contém opções novas e avançadas que permitem corrigir ou mover a linha de partição.
- A opção Superfície regrada foi adicionada aos comandos de superfície.
- Os comandos Espelhar e Padrão oferecem suporte à seleção de vários corpos sólidos.
- Anteriormente, não era possível obter padrões não lineares de um corpo sólido em arquivos de peça de vários corpos. Agora, você pode criar padrões não lineares para corpos sólidos.
- Arraste um esboço para cima da operação principal no navegador para compartilhá-lo.
- O comando Medir agora permite medir um ângulo para o ponto central de um segmento. Para obter essa opção, posicione o mouse sobre o ponto central de um segmento até que um ponto amarelo seja exibido.
- Identifique em que plano de trabalho ou face o esboço foi criado.
- A configuração de exibição selecionada Mostrar Tudo ou Ocultar Todas as Restrições permanece ativa durante o seu esboço e em toda a sessão de edição.
- Agora é possível criar dimensões tangentes entre geometrias do arco ou do círculo em um esboço 2D.
- A propriedade Escala da Vista Inicial da primeira revisão de desenho inserida na folha é adicionada ao grupo Propriedades da Folha na caixa de diálogo Formatar Texto.
- A opção Cotas do Esboço é adicionada à lista Visibilidade do Objeto. Selecione esta opção para exibir esboços 2D ou 3D e ocultar as cotas de esboço relacionadas.
- O compartilhamento de esboços fica visível quando você arrasta o esboço para cima da operação no navegador.
- Novos pontos de snap adicionado ao menu de contexto: Extremidade, Interseção Aparente, Quadrante e Metade de 2 pontos.
- Agora é possível modificar Iniciar Esboço e selecionar uma vista ou folha antes de começar o esboço.
- O novo aviso de cálculo de coeficiente de segurança é exibido na Análise de Tensão.
- A opção Plano Médio foi adicionada para o comando Padrão de montagem. Selecione a opção Plano Médio para criar um padrão distribuído nos dois lados do original.
- Operação Substituir todos disponível para componentes realçados de uma montagem.
- Selecione para exclusão restrições inválidas do Design Doctor.
Desenhos
- Você pode começar um desenho a partir de qualquer modelo aberto e aplicar automaticamente a câmera e as representações do modelo atual na vista base.
- As ferramentas na tela do comando Vista Base simplificam a criação de uma vista base e de vistas projetadas.
Por exemplo, você pode usar o ViewCube para orientar o modelo, definir a escala da vista arrastando um canto da vista ou ajustar vistas projetadas enquanto cria a vista base.
- O comando Posição foi reprojetado para usar ferramentas de manipulação direta.
- Está mais fácil criar e editar rastros.
- A seleção de componentes foi simplificada.
- O comando Explosão automática foi adicionado à faixa de opções e aprimorado.
Continue lendo para obter detalhes de todos esse grandes aprimoramentos e mais.
