Aprimoramentos gerais em montagens

Ícones do navegador

Os ícones do Modo completo e do Modo de publicação rápida estão sendo ajustados para alinhar a exibição entre esses ambientes. Você verá a seguir uma explicação de como os ícones apareciam na versão 2018 e em versões anteriores e como eles aparecerão a partir da versão 2019.

Legenda

Modo de publicação rápida, coluna da esquerda; Modo completo, coluna da direita

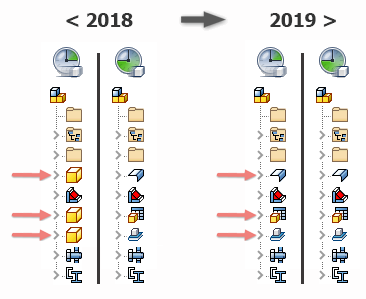

Ícones de sólidos, superfícies e vários corpos no Modo completo

Na versão 2018 e em versões anteriores, no modo de publicação rápida, componentes de sólidos, superfícies e vários corpos eram exibidos com o ícone de peça padrão. Quando você alternava para o Modo completo, os ícones mudavam para serem exibidos como componentes de sólido, superfície ou vários corpos.

A partir da versão 2019, esses componentes passarão a exibir o mesmo ícone de navegador, tanto no Modo completo quanto no Modo de publicação rápida.

Nota: Com base em comentários dos clientes, voltamos à superfície conhecida e aos ícones de vários corpos usados nas versões anteriores. Veja 2019.1 Novidades.

Ícones de chapa de metal, de iPart e do Centro de conteúdo no Modo de publicação rápida

Na versão 2018 e em versões anteriores, no Modo de publicação rápida, componentes de chapa de metal, componentes do Centro de conteúdo e iParts eram exibidos com o ícone de peça padrão.

A partir da versão 2019, esses componentes passarão a exibir o mesmo ícone, tanto no Modo de publicação rápida quanto no Modo completo.

Modo de publicação rápida

A capacidade de resolver arquivos ao abrir uma montagem agora está disponível no Modo de publicação rápida.

Aprimoramento CUTDETAIL do Gerador de estrutura

Anteriormente, os valores gerados após a execução do comando Aparar/Estender para recortar ângulos em membros da estrutura não estavam disponíveis em iProperties/guia Personalizado. Além disso, o parâmetro G_L do Gerador de estrutura não reportava comprimentos corretos de forma confiável.

Essas limitações foram resolvidas. No Inventor 2019:

• O parâmetro G_L do Gerador de estrutura reporta comprimentos corretos de forma confiável.
• Os valores gerados após a execução do comando Aparar/Estender para recortar ângulos são exibidos em iProperties/guia Personalizado como CUTDETAIL1, CUTDETAIL2, etc. e podem ser incluídos na lista de materiais e na lista de peças.

Nota: Use o comando Reconstruir tudo para aplicar esse comportamento aos modelos criados em versões anteriores do Inventor: abra um arquivo de montagem criado em uma versão anterior e clique na guia Gerenciar painel Atualizar Reconstruir tudo.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Componentes do Gerador de estruturas nas listas de materiais e listas de corte.
