Aprimoramentos de esboços

Identificar o plano de origem do esboço

Agora é possível identificar em qual face ou plano um esboço foi criado inicialmente. Selecione um esboço no navegador e selecione Exibir entrada no menu de contexto para exibir o plano ou a face de origem.

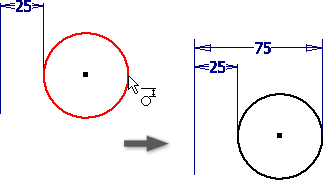

Criar cotas tangentes entre a geometria circular ou de arco em um esboço 2D

Agora você pode criar cotas tangentes entre a geometria circular ou de arco em um esboço 2D. Esse fluxo de trabalho permitirá que você restrinja completamente um círculo usando cotas tangentes em vez de uma cota de diâmetro tradicional, ou do uso do ponto central do círculo.

A configuração de exibição Mostrar/Ocultar todas as restrições permanece

A configuração de exibição Mostrar/Ocultar todas as restrições selecionada permanece ativa enquanto o esboço é feito e durante toda a sessão de edição. Anteriormente, a configuração de exibição ou ocultação não permanecia ao criar nova geometria ou quando um novo esboço era iniciado.

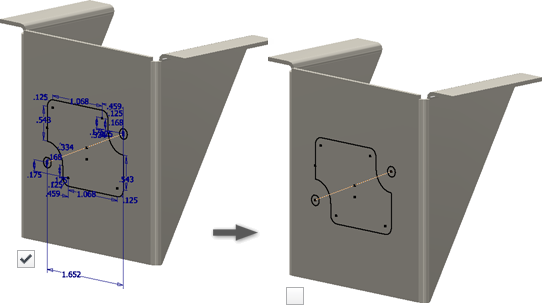

Ocultar cotas de esboço

A opção Cotas de esboço é adiciona à lista Visibilidade do objeto. Selecione essa opção para exibir esboços 2D ou 3D e ocultar todas as cotas de esboço relacionadas. Anteriormente, não era possível ocultar cotas de esboço separadamente. Essa opção está disponível em peças e montagens.

Consistência no compartilhamento de esboço

Compartilhar um esboço, arrastando-o sobre sua operação no navegador, agora o torna visível automaticamente. O estado de visibilidade do esboço compartilhado agora é consistente com o método de menu de contexto da escolha de Compartilhar esboço.

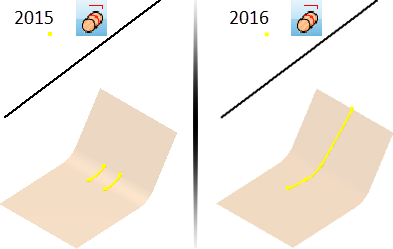

Ajuste à superfície do esboço 3D

A opção Ajustar à superfície do comando Projetar em superfície foi aprimorada. Ajustar à superfície é mais previsível e agora pode ajustar a uma variedade mais ampla de superfícies. A imagem seguinte mostra os resultados do ajuste de uma linha reta em dois planos e uma curva tanto em 2015 quanto em 2016.

Novos pontos de snap no menu de contexto

Anteriormente, os únicos pontos de snap que estavam disponíveis através da opção de clicar no botão direito do mouse em > Referências a ponto eram Ponto central, Centro e Interseção. Os seguintes pontos de snap foram adicionados:

• Extremidade
• Intersecção aparente
• Quadrante
• Meio de 2 pontos

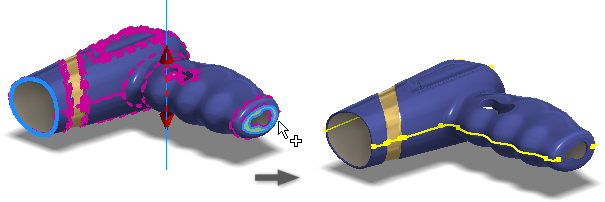

Curva de silhueta de esboço 3D

O comando de criação de curva de silhueta inclui novas opções. Agora é possível decidir excluir faces selecionadas, faces retas e faces internas da geração da curva.
