Novas soluções para a restrição de dois eixos
A caixa de diálogo Inserir restrição fornece três novas soluções para a restrição de dois eixos.

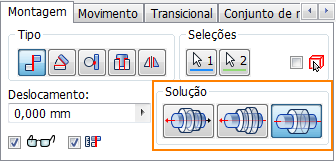

Use as novas opções Oposta e Alinhada para controlar a direção de um eixo ao criar uma restrição de coincidência entre dois eixos. Essas opções permitem que você posicione os eixos da forma que desejar.
- Oposta (padrão): Reverte a direção de coincidência do primeiro componente selecionado.
- Alinhada: Mantém a direção de coincidência do primeiro componente selecionado.
- Sem orientação: Cria uma restrição de eixo sem orientação no eixo mais próximo.

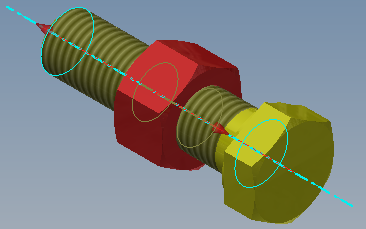

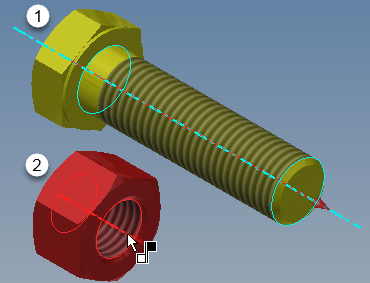

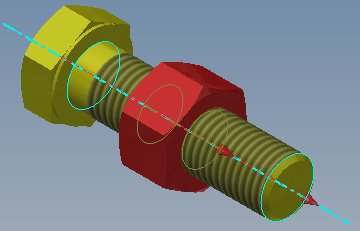

| O exemplo a seguir exibe o eixo central do primeiro componente selecionado e o eixo central do segundo componente selecionado. | Quando a opção Oposta está selecionada, a direção do eixo do primeiro componente selecionado é invertida. | Quando a opção Alinhada está selecionada, a direção do eixo do primeiro componente selecionado é mantida. |
|
|
|
|
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para inserir restrições de coincidência ou de alinhamento em montagens.
Nova opção Bloquear rotação com restrição de inserção

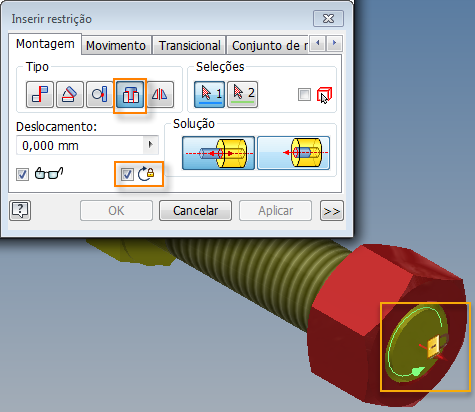

Use a nova opção Bloquear rotação para bloquear os graus de liberdade de rotação em um componente ao inserir uma restrição de inserção. Essa opção impede a rotação da peça.

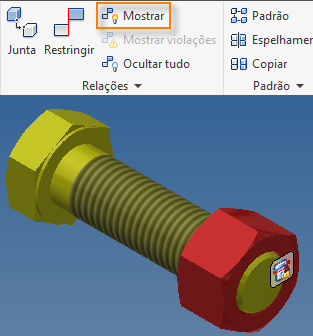

| Um ícone de cadeado é exibido na janela de desenho quando uma restrição de inserção é posicionada com a opção Bloquear rotação selecionada. Por padrão, o ícone de cadeado desaparece quando a caixa de diálogo Inserir restrição é fechada. | Para exibir o ícone de cadeado na janela de desenho após fechar a caixa de diálogo, clique em Montagem  painel Relações
Mostrar. Quando o ícone for exibido, clique com o botão direito do mouse nele e acesse opções de supressão e outras operações de edição.
|
|
|
Com a opção Bloquear rotação aplicada, a restrição de inserção é exibida com um ícone de cadeado no navegador.
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para posicionar restrições de inserção em montagens.
Aprimoramentos de restrição angular
Anteriormente, as configurações de restrição Ângulo não dirigido e Ângulo direcionado eram invertidas quando a posição de um componente relacionado era alterada. Agora, as configurações Ângulo não dirigido e Ângulo direcionado de uma restrição angular são mantidas quando você cria uma nova restrição de ângulo ou edita a restrição existente.
Enviado para o Inventor® Ideas submission
Para obter mais informações sobre restrições de ângulo, consulte Para inserir restrições de ângulo em montagens.
