Para criar o caminho do apalpador para um Grupo de Seção CNC

Utilize um Grupo de Seção CNC para medir seções transversais através de uma peça seguindo um caminho do apalpador. Para criar um Grupo de Seção CNC, você precisa especificar o plano ao longo do qual a peça precisa ser capturada e então especificar os detalhes do caminho do apalpador a ser utilizado.

Nota: Grupos de Seção CNC estão disponíveis apenas durante a criação de inspeções para máquinas CNC e OMV.

Para criar o caminho do apalpador para um Grupo de Seção CNC:

  1. Na guia Figuras, desfaça a seleção do botão Gerar Caminho do Apalpador.

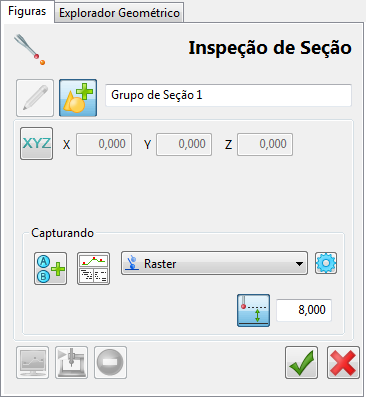

  2. Clique na guiaInício > painel Criar > Forma > Grupo de Seção CNC. Um grupo de seção é adicionado à sequência de inspeção e o diálogo Inspeção de Seção é exibido na guia Figuras.

  3. Na sequência de inspeção, clique duas vezes no nome do grupo. O diálogo Seção é exibido.
  4. No diálogo Seção:
    1. Utilize a área Plano de Corte para especificar o local da seção na peça.
    2. Para utilizar níveis CAD para controlar a área da peça a ser capturada, selecione a caixa de seleção Usar níveis personalizados e clique em Níveis para especificar os níveis.
    3. Clique OK para salvar suas alterações e fechar o diálogo.
  5. No diálogo Inspeção de Seção:
    1. Selecione o método de captura AutoTouchTrigger Raster na lista Método de captura.

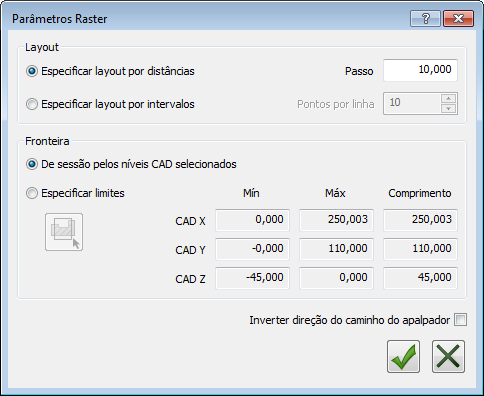

    2. Clique no botão Parâmetros . O diálogo Parâmetros Raster é exibido.

  6. No diálogo Parâmetros Raster, selecione um Método de layout para o caminho do apalpador. Para especificar:

    a distância entre cada ponto na seção, selecione Especificar layout por distâncias e insira um valor de Passo.

    • o número de pontos a serem capturados ao longo da seção, selecione Especificar layout por intervalos e insira um valor de Pontos por linha.

    Para inverter a direção do caminho do apalpador, selecione a caixa de seleção Inverter direção do caminho do apalpador.

  7. Na área Fronteira, especifique a extensão do caminho do apalpador. Selecione:
    • De sessão pelos níveis CAD selecionados para restringir o caminho do apalpador aos níveis CAD selecionados na área Níveis personalizados do diálogo Seção. Se nenhum nível personalizado estiver especificado no diálogo, o PowerInspect utiliza os níveis ativos especificados na guia CAD.
    • Especificar limites para restringir o caminho do apalpador a fronteiras especificadas. Para especificar as fronteiras, insira os valores Mín, Máx e Comprimento para o caminho do apalpador em cada eixo principal do modelo CAD. Alternativamente, clique no botão Editar Graficamente e utilize a caixa exibida na tela CAD para restringir as fronteiras do caminho. Ao clicar em , o diálogo Editar Fronteira abre e uma caixa é exibida em torno do modelo na tela CAD. Para mover a caixa, clique com o botão esquerdo e segure uma linha amarela, arraste a caixa para sua nova posição e, a seguir, solte o botão do mouse. Para alterar o tamanho da caixa, clique com o botão esquerdo e segure uma linha azul, arraste a linha para a sua nova posição e, a seguir, solte o botão do mouse. Por exemplo:

      As posições e tamanhos das fronteiras são exibidos no diálogo Editar Fronteira e a posição e extensão do caminho do apalpador são exibidos em verde. Quaisquer pontos fora das fronteiras são excluídos do caminho do apalpador. Para ajustar o sombreamento do plano de corte, mova a barra deslizante de Opacidade no diálogo Editar Fronteira.

  8. Clique para salvar suas alterações e fechar o diálogo Parâmetros Raster.
  9. No diálogo Inspeção de Seção, clique em para salvar suas alterações. O caminho do apalpador da seção é exibido na tela CAD e você agora pode executar o item como parte da sequência de inspeção.

Para editar o caminho do apalpador de um grupo de Seção CNC:

  1. Na sequência de inspeção, selecione o grupo.
  2. No diálogo Inspeção de Seção, clique no botão Re-usar .
  3. Na lista Método de captura, selecione o método de captura UserDefined para ativar o Editor de Caminho do Apalpador. O PowerInspect converte os pontos para pontos de superfície guiados e esses são exibidos na sequência de inspeção.

    Pontos de superfície guiados permitem medir o mesmo ponto em cada Medição de um documento.

  4. Ajuste o caminho do apalpador utilizando o Editor de Caminho do Apalpador.
  5. Clique para salvar suas alterações.

    Você agora pode executar o item como parte da sequência de inspeção.
