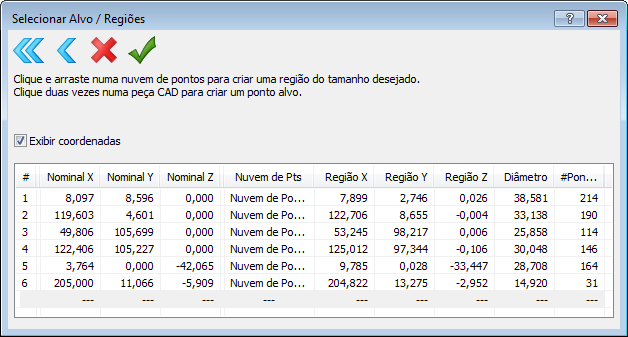

O diálogo Selecionar Alvo / Regiões é exibido quando você clica em Adicionar ou Modificar no diálogo Alinhamento de Pontos Selecionados da Nuvem de Pontos. Utilize para corresponder pontos no modelo CAD com regiões em nuvens de pontos ao criar um alinhamento de Pontos Selecionados da Nuvem de Pontos. Por exemplo:
O diálogo é dividido em duas seções:
- Uma barra de ferramentas que permite controlar os pares alvo-região utilizados no alinhamento. Selecione:
para apagar todos os pares alvo-região da lista.
para apagar o último par alvo-região criado.
para fechar o diálogo sem salvar suas alterações.
para fechar o diálogo e salvar suas alterações.
- Uma lista dos pares alvo-região criados. Exibe:
- IDs de ponto alvo
- as coordenadas dos pontos alvo no modelo CAD
- as coordenadas de centro das regiões de nuvem de pontos correspondentes
- o raio de cada região
- o número de pontos contidos em cada região
- o nome da nuvem de pontos que contém a região
Para exibir a lista, selecione a caixa de verificação Exibir coordenadas.
