Quando o botão Gerar caminho do apalpador está desabilitado na guia Figuras e você cria ou seleciona um item que contenha um caminho do apalpador, a guia Figuras exibe automaticamente o diálogo de Inspeção para o item. Utilize esse diálogo para visualizar e modificar os detalhes de captura do item, e para especificar o tipo de caminho do apalpador com o qual você deseja medi-lo.

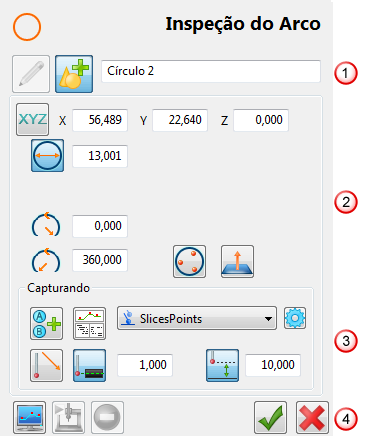

O diálogo exibido depende do tipo de item selecionado. As opções disponíveis para um item dependem do tipo de máquina para o qual está criando a inspeção. Este exemplo mostra o diálogo exibido ao criar ou editar um item de círculo para inspeção em uma máquina CNC.
Cada diálogo apresenta as seguintes seções:
Nome e modo — Especifica o nome do item.
Parâmetros — Especifica parâmetros selecionados para o item, como valores nominais, ângulos inicial e final, e se a figura deve ser capturada internamente ou externamente. Os parâmetros exibidos dependem do tipo de item selecionado.
Capturando — Especifica como o caminho do apalpador é criado para a figura selecionada e onde os pontos de captura estão localizados no caminho.
Barra de ferramentas — Utilize esses botões para simular um caminho do apalpador; para remover pontos do caminho; e para salvar ou cancelar alterações no item.
Clique em
para atualizar o item selecionado, clique em
para criar um novo item do tipo selecionado.
