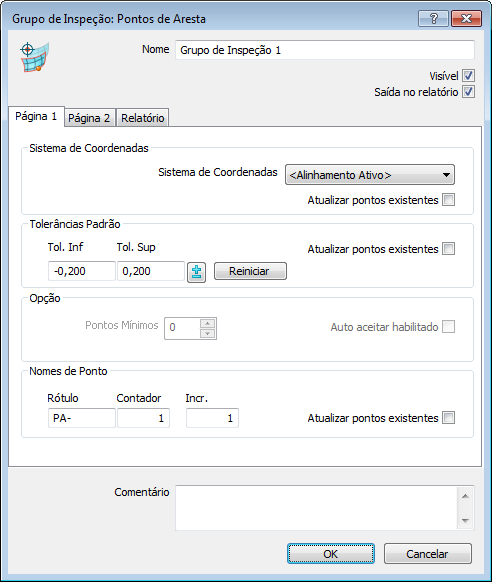

Utilize o diálogo Grupo de Inspeção: Pontos de Aresta para especificar os detalhes de um Grupo de Aresta CNC.
Para exibir o diálogo, clique duas vezes no nome do grupo no Diagrama de Sequência.
O diálogo apresenta as seguintes configurações:
Nome — Insira um nome para o item. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
Visível — Selecione essa caixa de verificação para exibir o item na tela CAD.
Saída no relatório — Selecione essa caixa de verificação para incluir o item no relatório.
Sistema de coordenadas — Selecione o Alinhamento com relação ao qual as medições do item devem ser reportadas.
Para especificar o alinhamento durante a inspeção, selecione <Alinhamento Ativo>. Você pode então selecionar o alinhamento na lista Alinhamento Ativo, ou adicionar um item de Alinhamento Ativo à sequência de inspeção.
Atualizar pontos existentes — Selecione essa caixa de verificação para aplicar o sistema de coordenadas selecionado a itens já presentes no grupo.
Tolerâncias padrão — Insira as distâncias máximas a partir da superfície nominal em que pontos estão dentro da tolerância. Selecione a caixa de verificação Atualizar pontos existentes para aplicar os valores a pontos já presentes no grupo.
Selecione Reiniciar para reverter para os padrões especificados no diálogo Parâmetros de Medição.
Nomes de ponto — Insira um Rótulo, Contador, e Incr para controlar a atribuição de nome a pontos adicionados ao grupo. Selecione a caixa de verificação Atualizar pontos existentes para aplicar as regras a pontos já presentes no grupo.
- Rótulo especifica o prefixo ou sufixo de nomes de pontos no grupo. Insira o símbolo de porcentagem (%) antes do texto para exibi-lo como um sufixo.
- Contador especifica o primeiro número do nome do ponto.
- Incr. especifica o incremento para o nome do ponto. Por exemplo, quando Contador for 3 e Incr. for 2, os pontos serão renumerados como 3, 5, 7…
Para basear os rótulos no nome da superfície na qual os pontos são projetados, selecione a caixa de verificação Usar superfície projetada como prefixo do nome do ponto na página Inspeção de Superfície do diálogo Opções.
Selecione a caixa de verificação Atualizar pontos existentes para aplicar as alterações a pontos existentes. Por exemplo:
- Se um grupo possuir pontos chamados SP-1, SP-3, SP-4 e SP-6, e você configurar o Rótulo como SP-%-Part1, o Contador como 1 e o Incremento como 1, a sequência se torna SP-1-Part1, SP-2-Part1, SP-3-Part1 e SP-4-Part1.
- Se um grupo possui SP-1, SP-3, SP-4 e SP-6 e você configurar o Rótulo como %-SP, o Contador como 100 e o Incremento como 20, a sequência se torna 100-SP, 120-SP, 140-SP e 160-SP.
Comentário — Insira qualquer nota e informações adicionais sobre o grupo.
Offset padrão — Insira valores para compensar para a espessura da peça. Valores positivos aplicam offset às nominais em direção ao apalpador.
- Superfície — insira o offset para nominais de ponto de superfície. Esse valor pode ser utilizado para compensar para a espessura da estampagem (geralmente um valor positivo) ou gap de explosão de um eletrodo (geralmente um valor negativo). O offset é normal à superfície no ponto capturado.
- Aresta — insira o offset para as nominais de ponto de aresta. O offset é normal à aresta da superfície no ponto capturado.
Selecione a caixa de verificação Atualizar pontos existentes para aplicar os valores a pontos já presentes no grupo. Selecione Reiniciar para reverter para os padrões especificados no diálogo Parâmetros de Medição.
Níveis personalizados — Por padrão, o PowerInspect projeta os pontos de inspeção na superfície mais próxima. Para excluir superfícies do uso, selecione a caixa de verificação Usar níveis personalizados, e clique em Níveis. Selecione a caixa de verificação Atualizar pontos existentes para aplicar as exclusões a pontos já presentes no grupo.
Para especificar as superfícies que podem ser utilizadas para esse grupo:
- Selecione a caixa de verificação Usar níveis personalizados e clique no botão Níveis. O diálogo Seleção de Objeto CAD é exibido.
- Clique em
para expandir as pastas e exibir as entradas de objeto e nível CAD.
- Marque as caixas de seleção das entradas que deseja disponibilizar para inspeção; desmarque as caixas de seleção para excluí-las da inspeção.
- Clique OK para salvar suas alterações e fechar o diálogo.
- Selecione a caixa de verificação Atualizar pontos existentes para aplicar a seleção de nível a pontos já presentes no grupo.
Aresta — Selecione essa opção para inspecionar uma aresta plana.
Aresta redonda — Selecione essa opção para inspecionar uma aresta redonda, e insira o raio interno da aresta na caixa Raio.
Relatório — Selecione essa guia para especificar as configurações de layout do grupo de inspeção no relatório. Selecione:
- Lista de pontos para exibir a lista de pontos no grupo.
- Repetir Tela CAD em cada página caso o grupo contenha um item Relatório Tela CAD e você deseje exibir a tela CAD em cada página dos resultados do grupo. Caso o grupo:
-
- não contenha itens de Relatório Tela CAD, selecionar a caixa de verificação não tem efeito.
- contenha um item de Relatório Tela CAD, a tela CAD aparece em cada página do relatório em que os dados do grupo são exibidos. Cada tela CAD exibe somente os pontos listados nessa página.
- contenha vários itens de Relatório Tela CAD, cada tela CAD exibe os pontos que a precedem no grupo.
- Gráfico de tolerância para exibir a tolerância para cada ponto comparado com o intervalo dentro da tolerância.
- Tabela de estatísticas para exibir as estatísticas para o grupo.
- Diagrama de distribuição para exibir a distribuição de tolerância para o grupo.
- Salvar como padrão para utilizar essas configurações de layout como padrão para novos grupos no relatório.
-
Clique OK para fechar o diálogo e salvar suas alterações.
