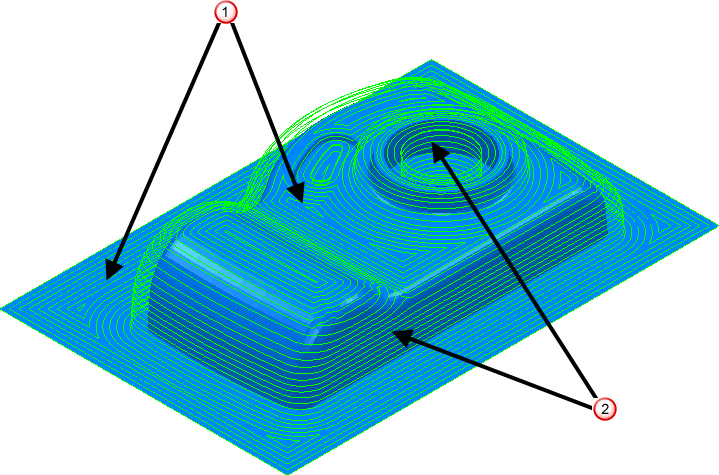

— Mostra o percurso 3D Offset nas áreas rasas.
— Mostra o percurso Z Constante nas áreas inclinadas.
Utilize a estratégia Acabamento Inclinado e Raso para calcular uma fronteira rasa, e então criar um percurso Z Constante nas áreas inclinadas de um modelo e um percurso Raster ou Offset nas áreas rasas. Isso difere do Acabamento Z Constante Otimizado pois você pode especificar quando mudar de usinagem 3D offset para Z constante e você pode escolher entre raster e offset em regiões rasas.
Dica: Essa estratégia proporciona uma interface simples para a criação de percursos que usinam áreas inclinadas e rasas. A alternativa é criar fronteiras para definir as áreas inclinadas e rasas e utilizar diferentes estratégias para criar os percursos para cada área.
As páginas associadas à estratégia de Acabamento Inclinado e Raso são:
- Acabamento inclinado e raso —a página principal utilizada para definir um percurso acabamento inclinado e raso.
- Ordenar — Configurações para controlar a ordem de usinagem.
- Raster —define as opções raster para o percurso. Esta página somente está disponível se você configurar Tipo como Raster na página principal.
- Verificação automática — Configurações para verificar o percurso durante o cálculo.
