Segmentar malha manualmente

Utilize segmentação manual para segmentar e ajustar superfícies individualmente a uma malha.

1. Selecione a malha.



2. Clique na guia Ferramentas de Malha > painel Criar > Segmento > Segmento Manual.

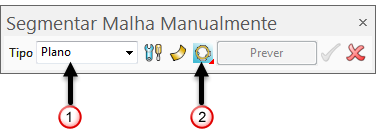

3. Use as opções na barra de ferramentas Segmentar Malha Manualmente para controlar a segmentação:



   • Use a lista suspensa Tipo para selecionar o tipo de item a ser ajustado:

     Plano — apenas superfície

     Cilindro

     Cone

     Esfera

     Toroide

     Extrusão

     Revolução — apenas superfície

     Superfície ajustada — apenas superfície

   • Clique em para exibir o diálogo Configurações de Segmentação.
   • Clique em / para alternar entre criação de superfícies ou sólidos.
   • Use Ajuste para selecionar a direção de ajuste. Esses exemplos são exagerados para realçar os efeitos das diferentes direções de ajuste:

   Ajuste interior — Selecione essa opção para ajustar a superfície primitiva logo abaixo do interior da malha.	Ajustar pelo meio — Selecione essa opção para que a superfície primitiva seja ajustada o mais próximo possível do centro da malha.
   Ajuste exterior — Selecione essa opção para ajustar a superfície primitiva logo acima do exterior da malha.

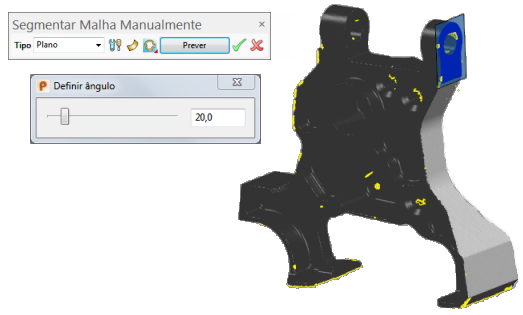

4. Selecione uma área de triângulos na malha usando a guia Ferramentas > Opções do painel de seleção.
5. Clique em Prever para exibir uma visualização dos itens criados no modelo:



Dica: Movimente o mouse sobre o item criado para exibir a tolerância de ajuste.
6. Clique em para aceitar e ocultar o item. Alternativamente, clique em para cancelar a visualização e fechar o diálogo.



Dica: Clicar em um item tem o mesmo efeito de clicar em .

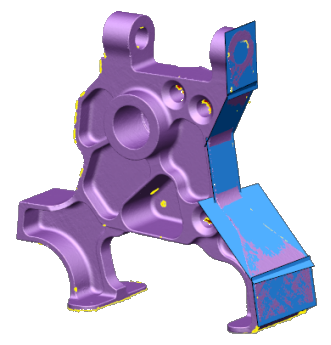

7. Feche o diálogo para visualizar os itens recém-criados:



Dica: Superfícies anteriormente selecionadas são lembradas se você abandonar e então acessar novamente o segmentador para a mesma malha.

Se você apagar uma superfície antes de retornar ao segmentador, as regiões serão liberadas.

Se você desfizer, refizer ou modificar a malha, os dados persistentes serão perdidos. Se isso acontecer, o segmentador não conseguirá memorizar as superfícies que ele produziu.
