Diálogo Configurações de Segmentação

O diálogo Configurações de Segmentação permite controlar configurações comuns para operações de segmentação manual e automática.

Para alterar as configurações para operações de segmentação manual e automática:

1. Clique no botão Configurações de segmentação no diálogo Segmentar Malha. O diálogo Configurações de Segmentação é exibido.
2. Utilize a guia Geral para:

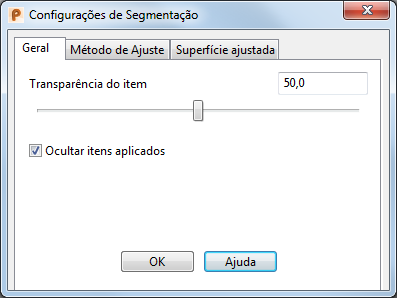

   • Clicar e arrastar a barra deslizante Transparência do item para alterar a transparência das superfícies ajustadas quando pré-visualizadas.
   • Selecionar Ocultar itens aplicados para ocultar automaticamente qualquer superfície aplicada. Quando não selecionado, a configuração de transparência selecionada acima irá determinar a aparência de superfícies aplicadas.
   Nota: Essa caixa de verificação também está disponível no diálogo Segmentar Malha.

3. Utilize a guia Método de Ajuste para:



   • Editar o Ângulo de alinhamento de superfície para definir a tolerância para o alinhamento de superfícies primitivas com um plano principal.
   • Editar a Distância de extensão de superfície para definir a distância pela qual uma superfície primitiva é estendida além da margem da sua região.
   Nota: Isso se aplica a todas as superfícies no modelo, em contraste com o diálogo Editar Extensão que exige uma seleção de superfícies.
   • Selecionar a opção Trimar superfícies para criar superfícies trimadas durante segmentação.
   • Repita para Ângulo de alinhamento de sólido e Distância de extensão de sólido conforme necessário.
   Nota: Essas opções também são encontradas em Arquivo > Opções > Opções de Aplicativo > Objeto > Malha e agora podem ser modificadas independentemente para superfícies e sólidos.

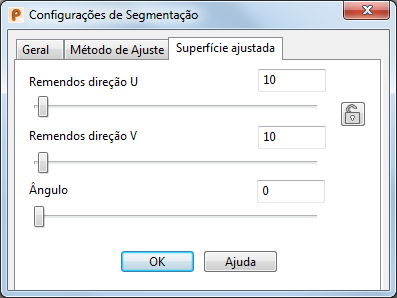

4. Para utilizar a guia Superfície ajustada:
   • Clique no botão Segmentar malha manualmente para exibir as opções:



   • Clique e arraste a barra deslizante Remendos direção U ou insira um valor exato para definir o número de pontos de controle direção U utilizados para criar as curvas de superfície no espaço 2D.
   • Clique e arraste a barra deslizante Remendos direção V ou insira um valor exato para definir o número de pontos de controle direção V utilizados para criar as curvas de superfície no espaço 2D.
   • Clique em para editar o número de pontos de controle em ambas as direções simetricamente.
   • Clique e arraste a barra deslizante Ângulo para orientar manualmente a superfície ajustada.
   Nota: Essas opções são as mesmas que as do diálogo Superfície Ajustada em Malha, acessado ao usar a guia Gerenciar > painel Criar > Superfície Ajustada.

Nota: O botão Configurações de segmentação é comum às opções de segmentação Automática e Manual.
