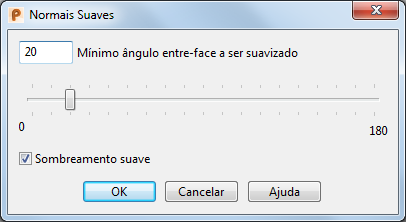

Utilize o diálogo Normais Suaves para especificar o grau de suavização e melhorar a aparência da malha de triângulo em arquivos de triângulo importados.
Mínimo ângulo entre-face a ser suavizado — Para controlar a aparência da malha, insira um novo valor ou utilize a barra deslizante para reduzir ou aumentar a suavidade das faces.
Os dois exemplos abaixo mostram a diferença na aparência das faces:

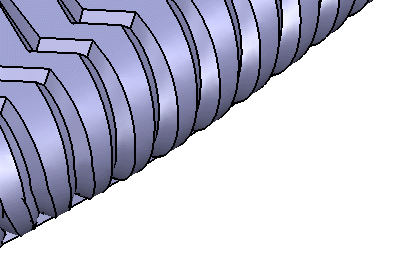

- Arquivo .dmt importado sem suavização:

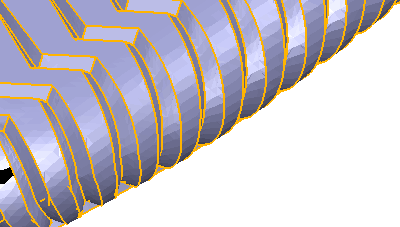

- Arquivo .dmt importado com suavização aplicada.
A aparência do modelo é melhorada através da redução do facetamento, preservando as arestas agudas intencionais:
Os dois exemplos abaixo mostram os efeitos do uso de valores extremos.

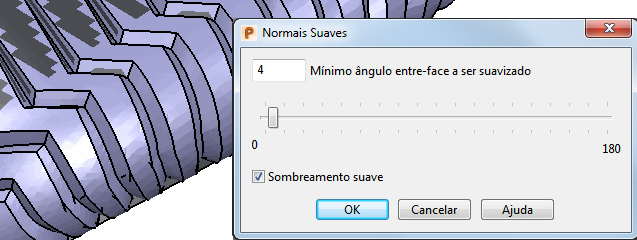

- Quando o ângulo entre-face é muito pequeno, muitas faces não são suavizadas:

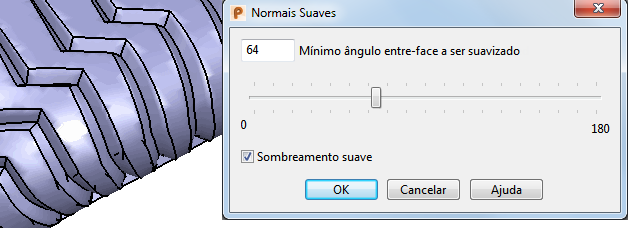

- Quando o ângulo entre-face é muito grande, muitas arestas agudas intencionais são suavizadas:
Sombreamento suave — Selecione esta opção para aplicar sombreamento suave. Você também pode alternar essa opção clicando com o botão direito no modelo e selecionando Sombreamento Suave no menu de contexto de Malha.
OK — Salva as alterações e fecha o diálogo.
